A lakókocsiban történő televízió-telepítés komoly mechanikai kihívást jelent, hiszen a jármű mozgása során fellépő folyamatos rázkódás és dinamikus erőhatások gyorsan károsíthatják a szerkezetet. A sikeres rögzítés kulcsa a vékony falak teherbíró képességének növelése és a vibráció fizikai elnyelése.
A szendvicsszerkezet korlátai és a nyíróerők
A lakóautók és lakókocsik belső tereit rendkívül könnyű anyagokból építik fel. A külső és belső burkolat között többnyire habosított polisztirol vagy extrudált polisztirol hőszigetelő mag található, amelyet vékony rétegelt lemez vagy műanyag lemez borít. Ez a szendvicspanel kiváló hőszigetelő, de szerkezeti szempontból minimális pontszerű terhelést bír el.
Amikor egy televíziót közvetlenül ehhez a vékony belső réteghez csavarozunk, a statikus gravitációs erő mellett a jármű mozgásából adódó dinamikus erőkkel is számolnunk kell. Az úthibák, kanyarok és hirtelen fékezések során a rögzítési pontokon fellépő nyíróerő és hajlítónyomaték a többszörösére növekszik. Ha a rögzítés nem oszlatja el ezt a feszültséget, a csavarok egyszerűen kiszakadnak a puha falból, visszafordíthatatlan szerkezeti károkat okozva.
Teherelosztás mechanikai és kémiai módszerekkel
A biztonságos rögzítés alapelve, hogy a pontszerű terhelést felületi terheléssé kell alakítani. Erre a legalkalmasabb módszer egy segéd-hátlap, más néven kontralemez alkalmazása. Ez egy legalább 12-15 milliméter vastagságú, sűrű rétegelt lemez (például nyír vagy bükk multiplex), amelyet a fali konzol alá szerelünk fel.
A fadarab rögzítéséhez kombináljuk a mechanikai és a kémiai kötést:
- Kémiai rögzítés hibrid polimerrel: A fa hátlap hátoldalára vigyünk fel tartósan rugalmas, magas kezdeti tapadású hibrid polimer vagy poliuretán alapú szerkezeti ragasztót. Ez a ragasztóréteg nemcsak rögzít, hanem mikroszkopikus szinten elnyeli a rezgéseket, és megakadályozza a nyíróerők közvetlen átvitelét a fal belső lemezére. Fontos a felület alapos zsírtalanítása izopropil-alkohollal a felhordás előtt.
- Többpontos csavarozás: A ragasztó mellett a hátlapot több ponton, vékony facsavarokkal rögzítsük a belső falhoz. Így a terhelés nem a konzol négy szűk furatára nehezedik, hanem a teljes felületen egyenletesen oszlik el.
Átmenő csavarozás válaszfalak esetén
Amennyiben a televíziót egy belső válaszfalra (például a mosdó vagy az akasztós szekrény fala) tervezzük felszerelni, a legstabilabb megoldást az átmenő csavarozás jelenti. Ebben az esetben a falat teljesen átfúrjuk, és a túloldalon egy fém vagy keményfa ellendarabot helyezünk el.
A csavarkötések meghúzásakor használjunk önbiztosító anyákat (úgynevezett nyloc anyákat), amelyek belsejében lévő nejlongyűrű megakadályozza, hogy a folyamatos vibráció hatására a menetek meglazuljanak. A fém alkatrészek és a fal közé helyezett gumi alátétek tovább csökkentik a szerkezetre ható dinamikus rezgéseket, miközben védik a fafelületeket a benyomódástól.
A megfelelő konzol és a menetbiztosítás szerepe

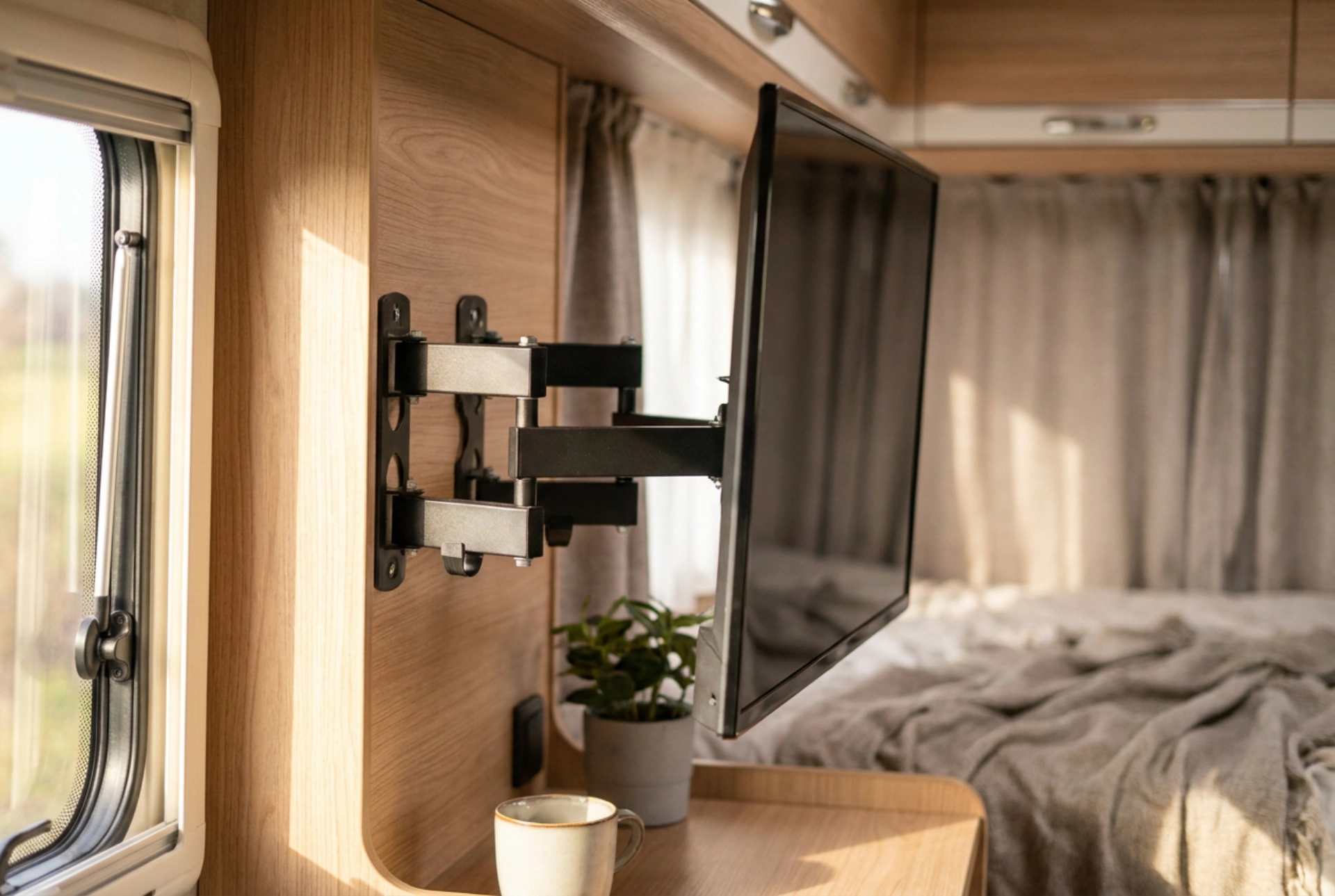

A lakókocsikba kizárólag mechanikusan reteszelhető, utazásbiztos konzolt szabad felszerelni. Az otthoni használatra tervezett csuklós karok a menet közbeni rázkódástól kinyílhatnak, és a karhatás miatt hatalmas feszítőerőt gyakorolhatnak a rögzítési pontokra. A reteszelő mechanizmus szorosan a falhoz zárja a készüléket, minimalizálva a lengő tömeget.
A fémcsavarok meneteit érdemes közepes keménységű, anaerob menetbiztosító folyadékkal kezelni a szerelés során. Ez a folyadék oxigén hiányában, a fémfelületek között kikeményedik, kitölti a mikroszkopikus réseket, és megakadályozza a rázkódás miatti önkilazulást, miközben kéziszerszámokkal továbbra is bontható marad.
Kábelek feszültségmentesítése
Végül ügyeljünk a csatlakozók védelmére is. A folyamatos rázkódás hatására a nehéz kábelek megfeszülhetnek, és tönkretehetik a televízió érzékeny belső áramköreit és aljzatait. A kábeleket rögzítsük öntapadós vagy csavaros kábelvezető bilincsekkel a konzol karjához úgy, hogy elegendő mozgástért hagyunk a csatlakozófejek előtt. Ezzel tehermentesítjük a csatlakozási pontokat, és megelőzzük a kontakthibák kialakulását.
