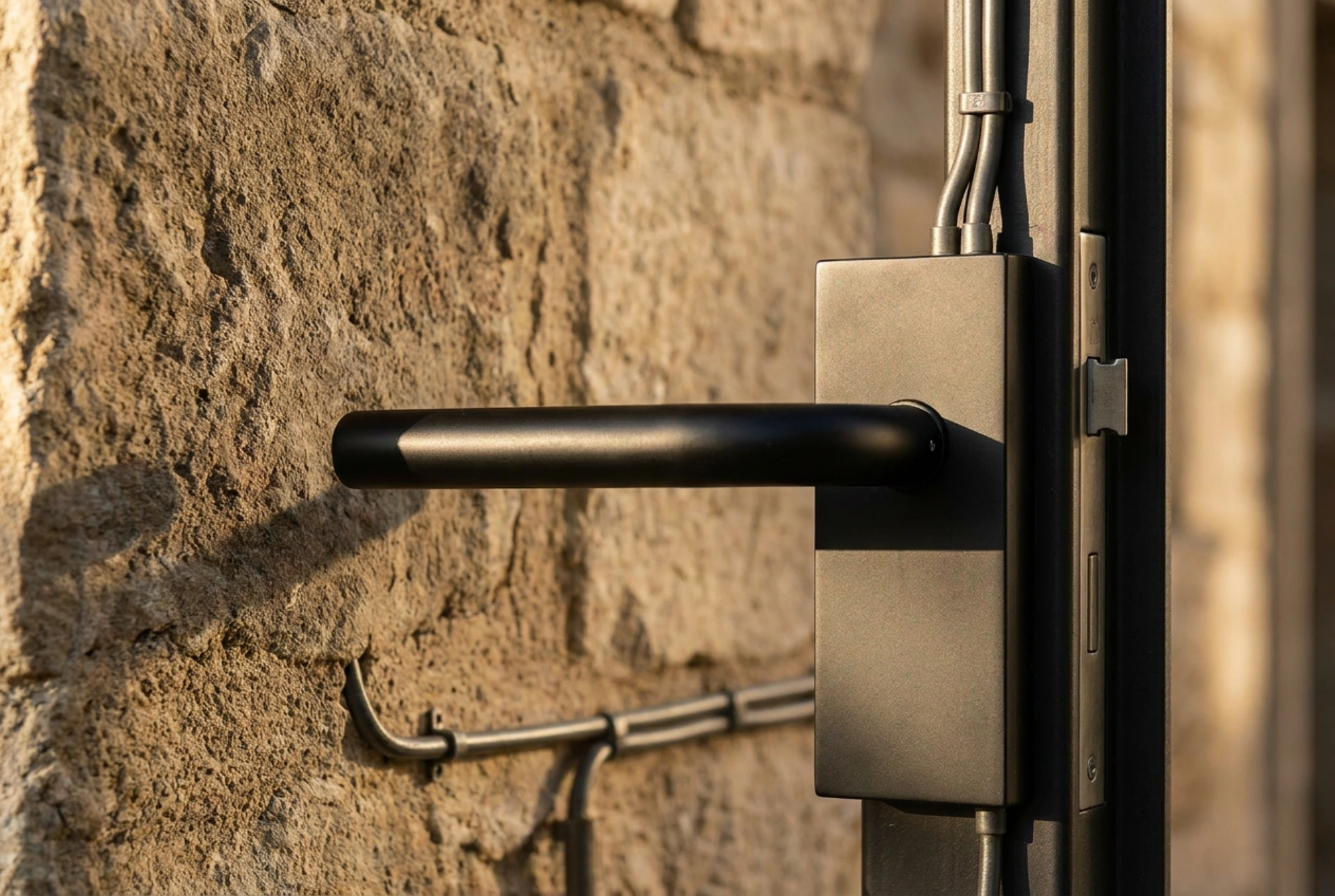

A kerti kapuk elektromos zárfogadójának szakszerű és tartós integrálása a kaputelefon-rendszerbe elengedhetetlen a lakóingatlan biztonságos és zavartalan működéséhez. A gyengeáramú rendszerek tervezése során a nem megfelelő elektromos és fizikai paraméterek gyakran vezetnek működési hibákhoz, idő előtti korrózióhoz vagy akár a kaputelefon belső áramköreinek meghibásodásához.
Feszültségtípusok és elektromos működési elvek
A piacon kapható elektromos zárfogadók alapvetően kétféle feszültségtípussal működhetnek: váltakozó árammal (AC) vagy egyenárammal (DC). A megfelelő típus kiválasztása határozza meg a rendszer akusztikai és mechanikai viselkedését. A váltakozó áramú (AC) modellek az elektromágneses tekercsben folyamatosan változó mágneses mezőt hoznak létre, ami a zárnyelv gyors, másodpercenként ötvenszeres rezgését váltja ki. Ez a jellegzetes berregő hang figyelmezteti a látogatót arra, hogy a kapu nyithatóvá vált. Az egyenáramú (DC) zárak ezzel szemben csendesen működnek, mivel a folyamatos áramirány miatt a mágneses mező stabilan tartja a nyelvet. Egyenáramú rendszereknél gyakran alkalmaznak memóriás (impulzusos) zárfogadókat, amelyek egyetlen rövid elektromos jel hatására nyitva maradnak mindaddig, amíg a kapuszárnyat fizikailag ki nem nyitják és vissza nem csukják. A tervezés során ügyelni kell arra, hogy a kaputelefon kimeneti feszültsége (általában 12V vagy 24V biztonsági törpefeszültség) pontosan megegyezzen a zár névleges feszültségével.
Vezeték-keresztmetszet és a feszültségesés fizikája
A kaputelefon és a kerti kapu közötti fizikai távolság jelentős hatással van a feszültség stabilitására. A rézvezetékek belső elektromos ellenállással rendelkeznek, amely egyenesen arányos a kábel hosszával, és fordítottan arányos annak keresztmetszetével. Az Ohm-törvény szerint minél hosszabb a vezeték és minél nagyobb a zár áramfelvétele, annál nagyobb feszültségesés lép fel a kábelen, mielőtt az elérné a zárfogadót. Ha a zár névlegesen 12V feszültséget igényel, de a vezeték ellenállása miatt csak 9V-ot kap, az elektromágnes nem lesz képes behúzni a reteszt. A megbízható működés érdekében a következő alapelveket kell alkalmazni a keresztmetszet kiválasztásakor:
- 10 méteres távolságig: minimum 0,5 mm² keresztmetszetű rézvezeték szükséges.
- 10 és 25 méter között: minimum 0,75 mm² keresztmetszetű rézvezeték alkalmazása indokolt.
- 25 és 50 méter között: legalább 1,0 mm² vagy 1,5 mm² keresztmetszetű vezető javasolt a feszültségesés kritikus szint alá csökkenésének megakadályozására.
A nem megfelelő keresztmetszet miatt fellépő feszültségesés nemcsak működési zavarokat okoz, hanem a tekercs túlmelegedéséhez és a szigetelés lassú leépüléséhez is vezethet.
Elektrokémiai korrózióvédelem és környezeti tényezők
Mivel a kerti kapuk közvetlenül ki vannak téve az időjárás viszontagságainak, a csatlakozási pontok védelme kritikus jelentőségű. Különösen veszélyes jelenség a galvanikus (elektrokémiai) korrózió, amely akkor alakul ki, ha két különböző fém (például a réz kábelér és a zár acél vagy sárgaréz érintkezői) nedves környezetben közvetlenül érintkezik egymással. Az eltérő elektródpotenciál miatt az egyik fém gyorsan oxidálódni kezd, ami növeli az érintkezési ellenállást, és végül a kapcsolat teljes megszakadásához vezet. Ennek megelőzésére az alábbi fizikai védelmi technikákat kell alkalmazni:
- Kizárólag kültéri használatra minősített, UV-álló és nedvességálló köpennyel ellátott kábeleket szabad lefektetni földalatti védőcsőben.
- A kábeltoldásokat és a zárfogadóhoz való csatlakozásokat hermetikusan le kell zárni speciális géllel töltött kötőelemekkel vagy zsugorcsövekkel, amelyek teljesen megakadályozzák az oxigén és a pára bejutását.
- A kábelbevezetés pontjánál gondoskodni kell a csepphurok kialakításáról, hogy az esővíz ne folyhasson közvetlenül a csatlakozódobozba vagy a zárfogadó házába.
Induktív feszültségcsúcsok elleni védelem szabadonfutó diódával
A kaputelefon elektronikus alkatrészeinek védelme érdekében meg kell értenünk az elektromágneses indukció működését. Az elektromos zárfogadó tekercse egy induktív terhelés. Amikor a kaputelefon reléje megszakítja az áramkört a zár lezárásakor, a tekercsben tárolt mágneses mező hirtelen összeomlik. Ez a gyors mezőváltozás Lenz törvénye alapján egy rendkívül magas, ellentétes polaritású feszültségtüskét indukál. Ez a feszültséglökés visszafelé terjed a vezetékeken, és tönkreteheti a kaputelefon finomvezérlő félvezetőit vagy beégetheti a relé érintkezőit. A megoldás egy szabadonfutó dióda beépítése. A diódát a zárfogadó tápvonalaival párhuzamosan kell bekötni, záróirányban (katód a pozitív pólushoz, anód a negatív pólushoz egyenáramú rendszerben). Amikor az áramkör megszakad, a dióda kinyit, és az indukált feszültségcsúcsot visszairányítja a tekercsbe, ahol az ellenállás révén biztonságosan hővé alakul, anélkül, hogy elérné a kaputelefon vezérlőegységét. Váltakozó áramú (AC) rendszereknél a dióda helyett varisztor vagy RC-tag látja el ugyanezt a védelmi funkciót.
