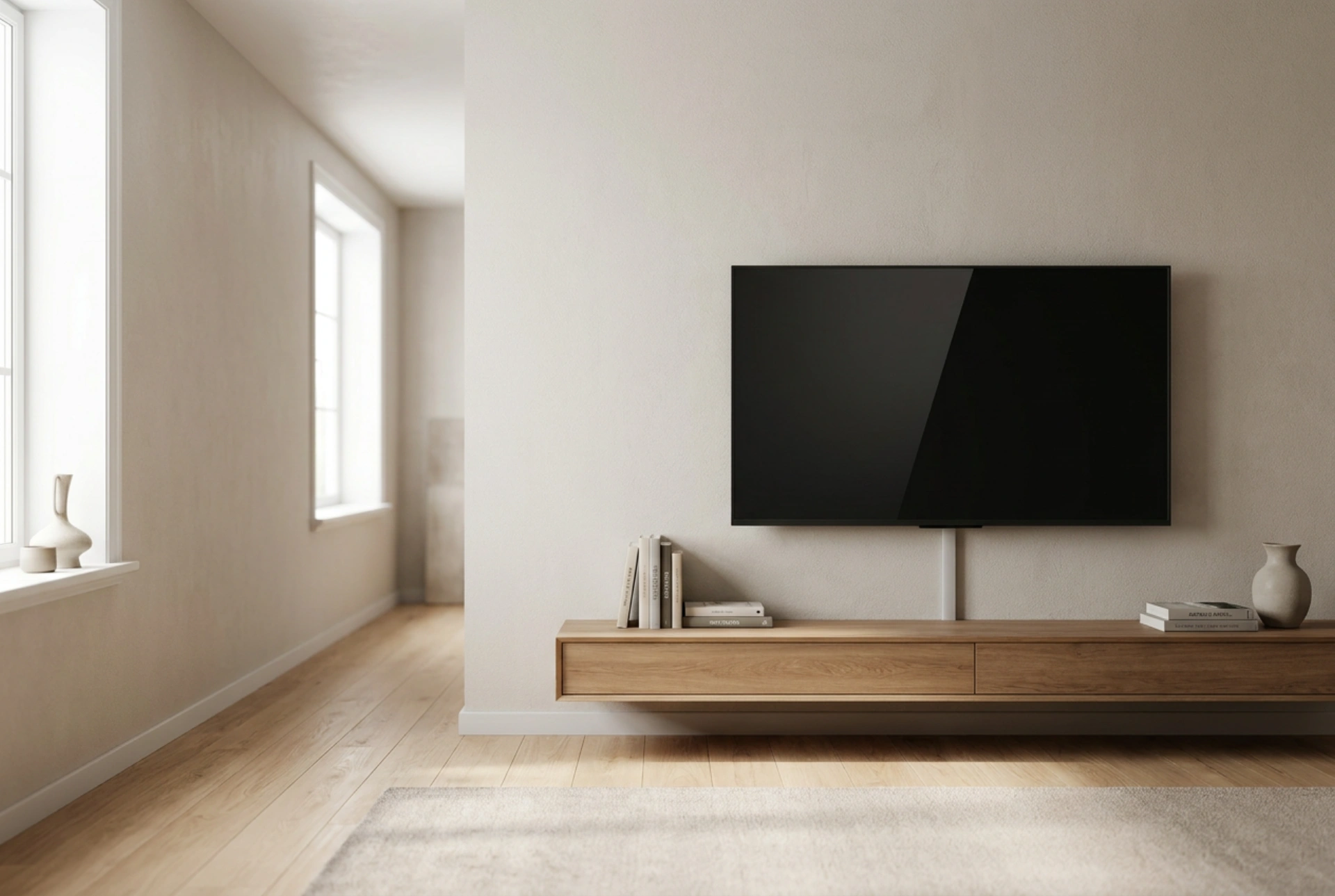

Egy szűk helyiségben a falfelület optimális kihasználása és a megfelelő betekintési szög kialakítása kulcsfontosságú a kényelem és a biztonság szempontjából. Egy kis méretű televízió falra szerelése egyszerű fizikai és ergonómiai elvek mentén stabil, helytakarékos és esztétikus megoldást nyújt.
Ergonómia és optimális magasság szűk terekben
A szűk szobákban a néző és a képernyő közötti távolság korlátozott, ami felerősíti a nem megfelelő elhelyezésből adódó nyaki és szemészeti megterhelést. Az aranyszabály szerint a képernyő középpontjának szemmagasságban kell elhelyezkednie abból a pozícióból, ahonnan a leggyakrabban nézzük a készüléket. Ha a tévét az ággyal szemben vagy egy keskeny dolgozószobában helyezzük el, a fekvő vagy ülő testhelyzet határozza meg ezt a magasságot.
Rövid nézési távolság esetén a függőleges dőlésszög kritikus tényezővé válik. Ha a televíziót kénytelenek vagyunk magasabbra szerelni – például egy ajtókeret fölé vagy egy keskeny átjáróba –, egy enyhén lefelé dönthető konzol alkalmazása szükséges. Ez megakadályozza a kontrasztvesztést és a színtorzulást, amelyek a folyadékkristályos (LCD/LED) panelek polarizációs tulajdonságaiból adódnak, amikor nem merőlegesen tekintünk rájuk.
Konzoltípusok és a rájuk ható erőhatások
A fali konzol kiválasztásakor három fő mechanikai kialakítás közül választhatunk, amelyek eltérő nyomatékot gyakorolnak a rögzítési pontokra:
- Fix, szorosan a falra simuló konzolok: Minimális helyet foglalnak el, a tévét szinte képkeretként tartják a falon. Mivel a súlypont rendkívül közel van a falhoz, a rögzítőcsavarokra szinte kizárólag nyíróerő (lefelé ható erő) hat, ami statikailag a legstabilabb és legbiztonságosabb megoldás.
- Dönthető konzolok: Lehetővé teszik a függőleges szög korrekcióját. A forgáspont miatt a súlypont kissé előrébb tolódik, így a felső csavarokra már kismértékű kihúzóerő is hat.
- Kihúzható, forgatható karos konzolok: Maximális rugalmasságot biztosítanak, de szűk terekben a kar kinyújtása jelentős erőkar-hatást (forgatónyomatékot) eredményez. A falba hajtott felső dübelekre ható kihúzóerő többszörösére nőhet a készülék tényleges tömegének.
Faltípusok és a rögzítéstechnika fizikája
A szerkezet stabilitása a fali hordozófelület és a rögzítőelem közötti súrlódási és alakzáró kapcsolaton múlik. A különböző építőanyagok eltérő megközelítést igényelnek:
Tömör tégla és beton: Ezek a legstabilabb felületek. Itt hagyományos műanyag vagy fém feszítődübeleket (tipliket) használunk. A dübelbe behajtott csavar szétfeszíti a hüvelyt, amely hatalmas súrlódási erőt fejt ki a furat belső falára. Fontos a furat alapos portalanítása, mert a porszemcsék kenőanyagként működhetnek, csökkentve a súrlódási együtthatót.
Üreges tégla: Ebben az esetben a feszítődübelek nem találnak elegendő tömör anyagot. Helyette olyan univerzális vagy csomósodó dübeleket kell alkalmazni, amelyek a tégla belső üregeiben fizikai akadályt képezve (alakzárással) rögzülnek.
Gipszkarton falak: A gipszkarton nyírószilárdsága és szakítószilárdsága alacsony. Kis súlyú tévék esetében speciális, fémből készült gipszkartondübelek (úgynevezett ernyődübelek vagy szétnyíló fémhorgonyok) használhatók, amelyek a gipszkarton lap hátoldalán nagy felületen oszlatják el a terhelést. Nehezebb konfigurációk esetén kötelező a gipszkarton mögötti fa vagy fém tartóváz (profilok) megkeresése, és a konzol közvetlenül a vázszerkezethez való rögzítése.
A rögzítés folyamata és a precíz szintezés
A szerelés során a pontosság elengedhetetlen. A folyamatot a VESA (Video Electronics Standards Association) szabvány méreteinek ellenőrzésével kezdjük, amely meghatározza a tévé hátulján lévő menetes furatok távolságát. A sablonként használt konzollapot helyezzük a falra, majd buborékos vízmérték segítségével állítsuk be a tökéletes vízszintet. Egy kis méretű tévénél is látványos és zavaró a legkisebb ferdeség is, ráadásul a nem egyenletes terhelés rontja a rögzítőelemek hatékonyságát.
A furatok elkészítésekor mindig a dübel átmérőjének megfelelő fúrószárat használjunk. Túl nagy furat esetén a dübel elforoghat, túl kicsi esetén pedig a csavar behajtásakor a dübel elnyíródhat vagy megrepedhet. A csavarokat kézi szerszámmal, egyenletes nyomatékkal húzzuk meg, elkerülve a menetek megszakítását a falban vagy a készülék hátuljában lévő fémbetétekben.
Kábelmenedzsment és hőelvezetés szűk helyen
A szűk terekben a fali konzol mögötti minimális rés korlátozhatja a levegő természetes áramlását. A modern televíziók működés közben hőt termelnek, amelyet passzív szellőzéssel kell elvezetniük. Ügyeljen arra, hogy a konzol ne takarja el a szellőzőnyílásokat, és a faltól való távolság legyen legalább 1,5–2 centiméter a megfelelő konvekciós légáramlás biztosításához.
A kábelek elvezetésekor kerüljük a vezetékek éles megtörését, különösen az optikai és a HDMI-kábelek esetében, mivel a fizikai feszültség jelveszteséget vagy belső szálszakadást okozhat. Használjunk derékszögű csatlakozóadaptereket, és a kábeleket esztétikus, falra szerelhető kábelcsatornában vezessük el, elkerülve a húzófeszültséget a csatlakozóaljzatokon.
