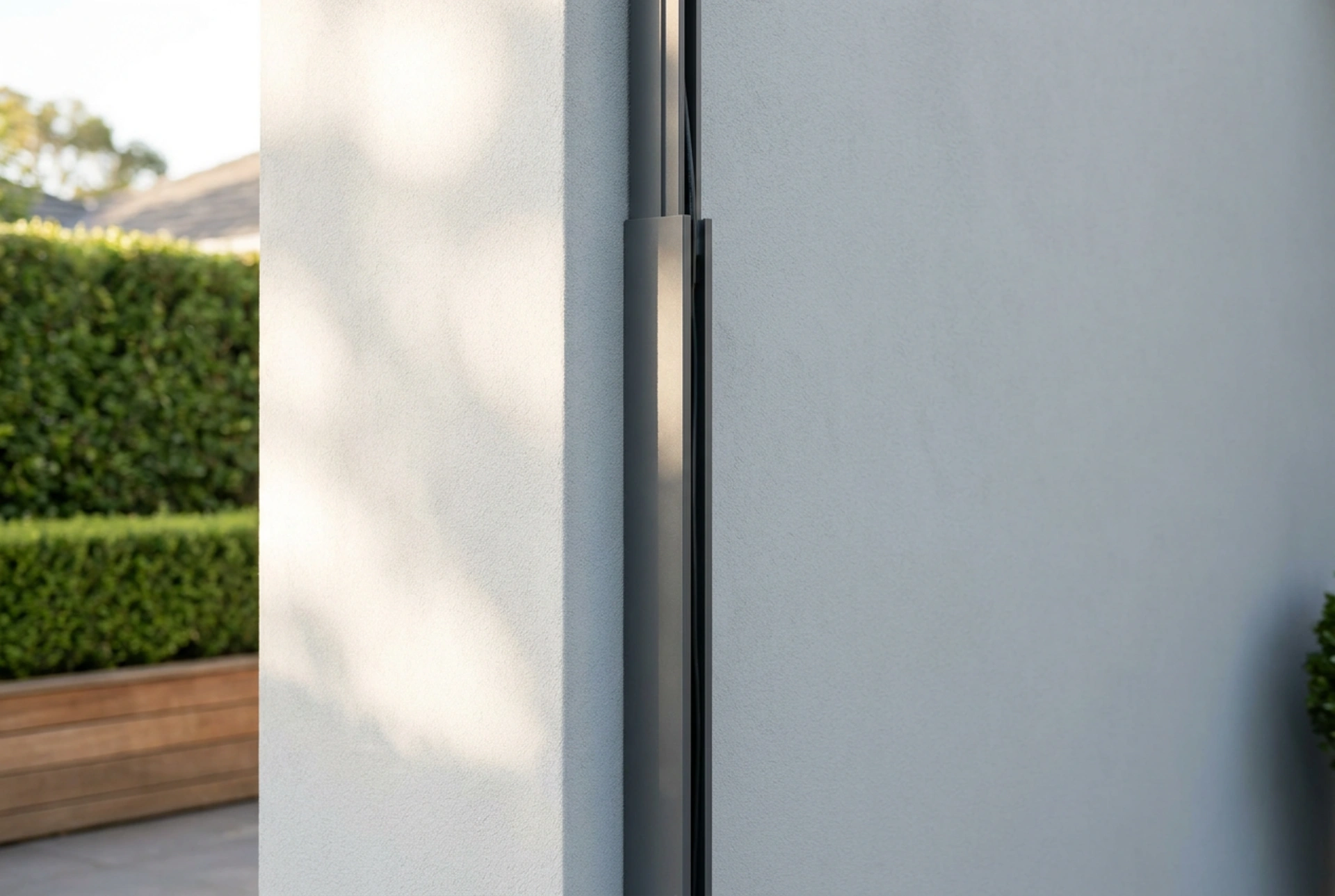

A kültéri falakon futó elektromos és adatátviteli vezetékek esztétikus és biztonságos elhelyezése komoly fizikai kihívások elé állítja a szerkezetet, hiszen az UV-sugárzás, a hőmérséklet-ingadozás és a nedvesség folyamatosan terheli a rendszert. A megfelelő anyagú kültéri kábelcsatorna kiválasztása, a precíz rögzítési technika és a fizikai törvényszerűségek figyelembevétele garantálja a kábelek hosszú élettartamát és a ház külső esztétikáját.
Anyagok ellenállóképessége: UV-stabilizáció és hőtágulás
A kültéri kábelcsatornáknak ellen kell állniuk a napfény roncsoló hatásának. A normál beltéri PVC csatornák a napfény ultraibolya (UV) sugárzásának hatására gyorsan lebomlanak: a polimer láncok töredeznek, az anyag rideggé, törékennyé válik, és elveszíti a rugalmasságát. Kültérre kizárólag UV-stabilizált műanyagot, például ASA-t (akrilnitril-sztirol-akrilát), speciális adalékokkal ellátott PVC-t vagy eloxált alumínium profilokat szabad alkalmazni.
A tervezés másik kulcseleme a hőtágulás fizikája. A műanyagok hőtágulási együtthatója jelentős: egy 2 méter hosszú műanyag csatorna hossza a téli mínuszok és a nyári forróság között akár 6-8 millimétert is változhat. Ha a csatornákat szorosan egymásnak feszítve rögzítjük, a nyári melegben a profilok felpúposodnak, elválnak a faltól, vagy elrepednek. Emiatt a csatlakozásoknál mindig hagyni kell legalább 3 milliméternyi tágulási hézagot, és a rögzítőcsavarok furatait tágabbra, oválisra kell fúrni, hogy a profil minimálisan elmozdulhasson a csavarfej alatt a hőmérséklet változásával.
Nedvességkezelés: a kapilláris hatás és a kondenzáció kivédése
A víz a legfőbb ellenség a kültéri elektromos szereléseknél. Még a legjobban záródó kábelcsatornába is bejuthat a nedvesség a páralecsapódás (kondenzáció) vagy a kapilláris hatás miatt. A hajszálcsövesség (kapilláris hatás) következtében a víz képes felfelé is felszivárogni a szűk illesztéseknél és repedéseknél.
- A függőlegesen futó csatornák alsó végénél mindig hagyjunk szabad kifolyást a lecsapódó párának. Soha ne zárjuk le hermetikusan az alsó idomokat, hogy a víz ne gyűljön fel a csatorna alján.
- Amikor a kábel a csatornából belép a ház falába, a falba fúrt nyílás előtt alakítsunk ki egy lefelé lógó hurkot, az úgynevezett vízorros hurkot. A gravitáció miatt a kábelen végigfolyó csapadékvíz a hurok legalsó pontjáról fog lecsöpögni, így nem tud bejutni a furatba vagy a csatorna belsejébe.
- A fali áttörések tömítésére kizárólag kültéri használatra minősített, semleges (ecetsavmentes) szilikont vagy poliuretán tömítőanyagot használjunk. Az ecetsavas szilikonok savas kémhatásuk miatt károsíthatják a rézvezetékeket és a műanyag burkolatokat.
Rögzítési technikák hőszigetelt és téglafalakon
A kültéri csatornák mechanikai rögzítése során kiemelten kell ügyelni a homlokzat szerkezetére. Modern, polisztirol (EPS) vagy kőzetgyapot hőszigeteléssel ellátott falak esetén a hagyományos tiplik nem nyújtanak megfelelő tartást, és megsértik a hőszigetelő réteget, ami komoly hőhidak kialakulásához vezethet.
Hőszigetelt falaknál speciális, spirálmenetes dűbeleket kell alkalmazni, amelyek közvetlenül a vakolatba és a szigetelőanyagba kapaszkodnak, anélkül, hogy elérnék a tartófalat. Nehezebb, vastagabb kábelek elvezetése esetén hosszabb, a hőszigetelésen átnyúló fémszáras rögzítésre van szükség, amelynél a hőhíd hatását műanyag szigetelőhüvelyekkel kell minimalizálni. A rögzítési pontok távolsága vízszintes futás esetén legfeljebb 40 centiméter, függőleges futásnál 60 centiméter legyen, hogy elkerüljük a csatorna saját súlya és a szélterhelés miatti belógást vagy deformációt.
Kábelrendezés és a hőképződés szabályai
A kábelcsatorna belső terét nem szabad teljesen kitölteni. Az elektromos áramot szállító vezetékek a belső ellenállásuk miatt hőt termelnek (Joule-hő). Ha a csatorna túlzsúfolt, a keletkező hő nem tud eltávozni, ami a kábelek szigetelésének felgyorsult öregedéséhez, extrém esetben zárlathoz vagy tűzhöz vezethet. A biztonságos kitöltési tényező maximum 40 százalék legyen, így a fennmaradó üres tér biztosítja a szükséges légáramlást és hűtést.
Emellett a gyengeáramú vezetékeket (például ethernet, koaxiális vagy biztonsági kamera kábelei) fizikailag el kell választani a 230 V-os erősáramú kábelektől, mivel az erősáramú vezetékek körül kialakuló elektromágneses mező zavarhatja a jelátvitelt. Ha egy csatornában vezetjük őket, használjunk belső elválasztó fallal ellátott, többkamrás profilokat. Bár a kábelcsatorna fizikai rögzítése és a kábelek elhelyezése házilag is elvégezhető, a hálózati vezetékek tényleges elektromos bekötését és feszültség alá helyezését a balesetek elkerülése érdekében mindig bízzuk szakképzett villanyszerelőre.
