A televízió falra szerelése nem csupán esztétikai kérdés, hanem komoly statikai és anyagtudományi feladat, amely megköveteli a fal szerkezetének, a rögzítőelemek fizikájának és a fellépő erőknek az alapos ismeretét. A nem megfelelő tervezés nemcsak a készülék sérüléséhez, hanem a falszerkezet maradandó károsodásához is vezethet.
A falszerkezet azonosítása: az alapok meghatározása
Mielőtt bármilyen munkát elkezdene, pontosan azonosítania kell a falfelület anyagát, mivel ez határozza meg a rögzítési technológiát. A különböző építőanyagok eltérő módon reagálnak a statikus és dinamikus terhelésre, és más-más fizikai elven működő rögzítőelemeket igényelnek.
- Tömör beton és mészhomok tégla: Ezek a legstabilabb felületek. Itt a rögzítés tisztán súrlódásos elven alapul. A furatba helyezett univerzális műanyag tipli a fémcsavar behajtásakor tágul, és hatalmas sugárirányú feszítőerőt fejt ki a furat belső falára, ami megakadályozza a szerkezet elmozdulását.
- Üreges és vázkerámia tégla: A modern üreges téglák belsejében vékony levegőkamrák találhatók. Itt a hagyományos feszítőtiplik használata tilos, mert a feszítőerő szétrepesztheti a vékony belső kerámiarácsokat. Ebben az esetben alakzáró rögzítést kell alkalmazni, például olyan speciális dűbeleket, amelyek az üregekben csomósodnak össze, vagy folyékony kémiai rögzítőgyantát szitahüvellyel kombinálva.
- Gipszkarton és könnyűszerkezetes falak: A gipszkarton lapok nyírószilárdsága rendkívül csekély. Ha a gipszkarton mögött nincs közvetlen fém- vagy fa tartóváz, speciális fém billenőhorgokat vagy terpesztő dübeleket kell alkalmazni. Ezek a lap hátoldalán kinyílva hatalmas felületen oszlatják el a terhelést, minimalizálva a helyi feszültséget.
A terhelés fizikája: nyíróerő, húzóerő és forgatónyomaték
A fali konzolra helyezett televízió nem csupán függőleges súlyterhelést jelent a falra. A fizika törvényei szerint a rögzítési pontokon összetett erőhatások lépnek fel, amelyeket a konzol típusa közvetlenül befolyásol.
Egy falhoz simuló, fix konzol esetében szinte kizárólag függőleges irányú nyíróerő hat a csavarokra. Ezt a terhelést a rögzítőelemek rendkívül hatékonyan képesek elviselni. Ezzel szemben a dönthető, vagy különösen a teljesen kihajtható, többtengelyes karral rendelkező konzolok komoly forgatónyomatékot generálnak. Amikor a televíziót kihúzzuk a faltól, az erőkar hossza többszörösére nő, ami drasztikus húzóerőt fejt ki a legfelső rögzítőcsavarokra. Egy 20 kilogrammos készülék egy félig kinyújtott, 50 centiméteres kar végén akár 100-150 kilogrammos húzóerőt is generálhat a felső tipliknél a kar áttétele miatt. Emiatt a mozgatható karos konzolokat szigorúan tilos közvetlenül, belső megerősítés nélküli gipszkartonra rögzíteni.
A dűbelek és a csavarkötések anyagtudománya
A biztonságos rögzítés kulcsa a dűbel és a csavar tökéletes geometriai és anyagi kompatibilitása. A csavar átmérőjének milliméterre pontosan illeszkednie kell a dűbel belső magjához. Ha a csavar túl vékony, a dűbel nem tágul kit eléggé, ha pedig túl vastag, a csavarozás során elnyírhatja a műanyag dűbel szerkezetét vagy magát a csavarmenetet.
A csavar hosszának megválasztásakor kövesse az alábbi képletet: a csavar minimális hosszának meg kell egyeznie a dűbel hosszával, hozzáadva a konzol rögzítőlemezének vastagságát, a falon lévő vakolat vastagságát, plusz a csavar átmérőjének egyszeresét. Erre azért van szükség, mert a csavar hegyének teljesen át kell hatolnia a dűbel zárt végén, hogy az hátul is tökéletesen szétnyílhasson és megakadályozza a kicsúszást.
A kivitelezés lépései és a precizitás fontossága
A szerelés során elkövetett apró, látszólag jelentéktelen hibák drasztikusan, akár a felére is csökkenthetik a teljes rendszer teherbírását. A biztonság érdekében kövesse az alábbi technológiai sorrendet:
1. Lézeres szintezés és pozicionálás

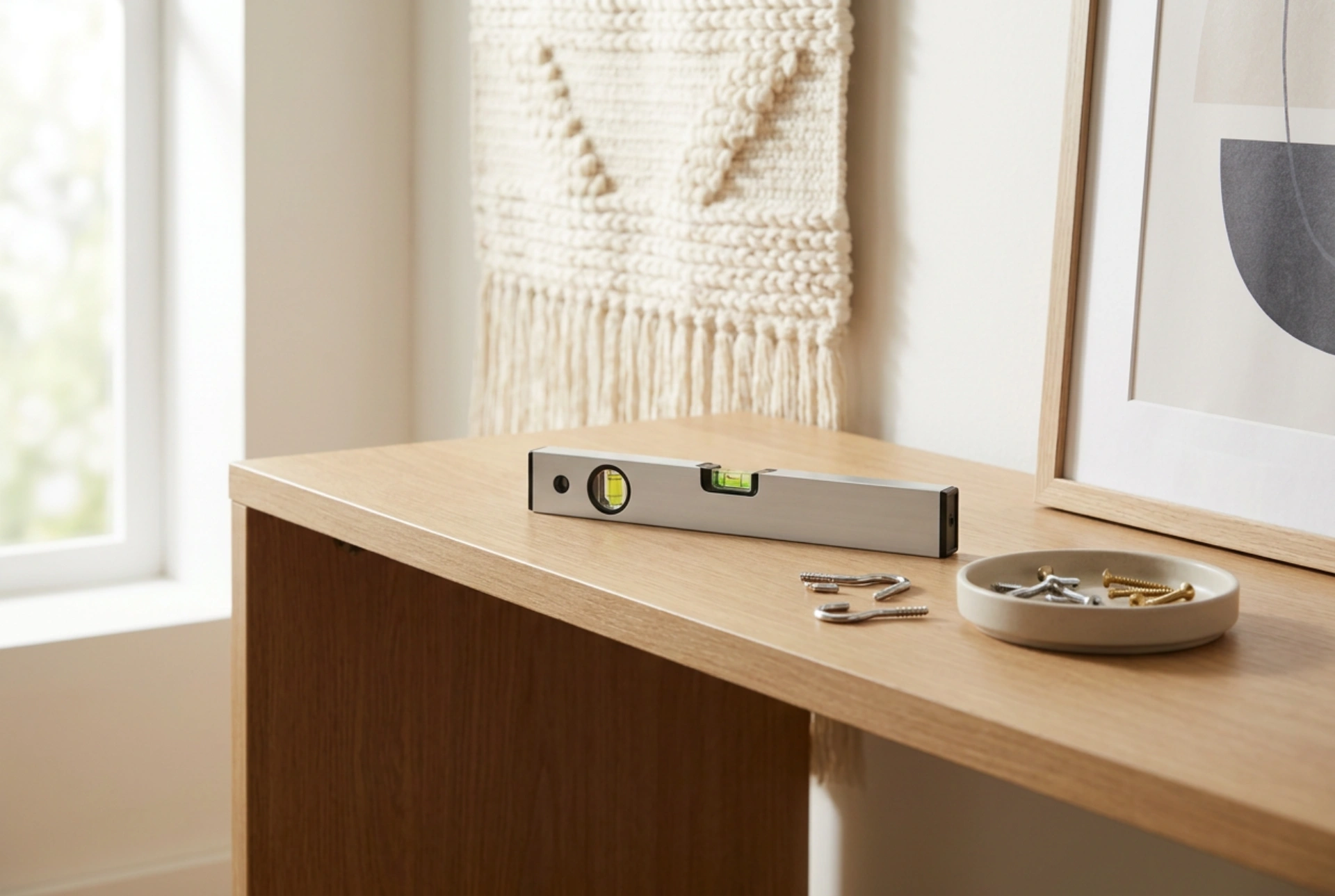

A konzol furatainak kijelöléséhez használjon precíz lézeres vagy buborékos vízmértéket. Ha a konzol akár csak egy fokot is dől, a súlypont eltolódik, és a terhelés aszimmetrikussá válik, ami a rögzítőelemek egyenetlen fáradásához vezet.
2. Anyagspecifikus fúrás
A furat átmérőjének pontosan meg kell egyeznie a dűbel külső átmérőjével. Beton falak esetén használjon nagy teljesítményű fúrókalapácsot és keményfém lapkás fúróhegyet. Vázkerámia téglánál vagy gipszkartonnál azonban az ütvefúrás funkció használata szigorúan tilos! Az ütőenergia ugyanis szétmorzsolja a tégla belső finom rácsszerkezetét, így a dűbelnek nem marad stabil rögzítési felülete.
3. A furat mechanikai megtisztítása
A fúrás során keletkező finom por a furatban maradva kenőanyagként működik. Ez a porréteg megakadályozza a dűbel műanyag bordáinak közvetlen tapadását a furat falához, ami akár 50%-os teherbíráscsökkenést is okozhat. A dűbel behelyezése előtt egy furatkefével és kézi pumpával, vagy porszívó segítségével teljesen távolítsa el a port a furat mélyéről.
Biztonsági ellenőrző lista a rögzítéshez
Mielőtt a televíziót véglegesen ráhelyezné a konzolra, végezzen el egy mechanikai terhelési tesztet. Óvatos, de határozott lefelé irányuló húzással ellenőrizze, hogy a konzol stabilan áll-e a falon, és nem mutat-e holtjátékot. Ha bármilyen mozgást, vagy a csavarok minimális kilazulását észleli, azonnal szüntesse meg a terhelést, és ellenőrizze a dűbelek állapotát és a fal belső szerkezetét.
