Egy egyedi beépített szekrény megtervezése komoly mérnöki feladat, ahol a milliméteres pontosság dönt a bútor használhatóságáról. A műszaki rajzok első pillantásra bonyolultnak tűnhetnek, de a szerkezeti összefüggések és a fizikai törvényszerűségek megértésével könnyen kiszűrhetők a leggyakoribb tervezési hibák még a gyártás megkezdése előtt.

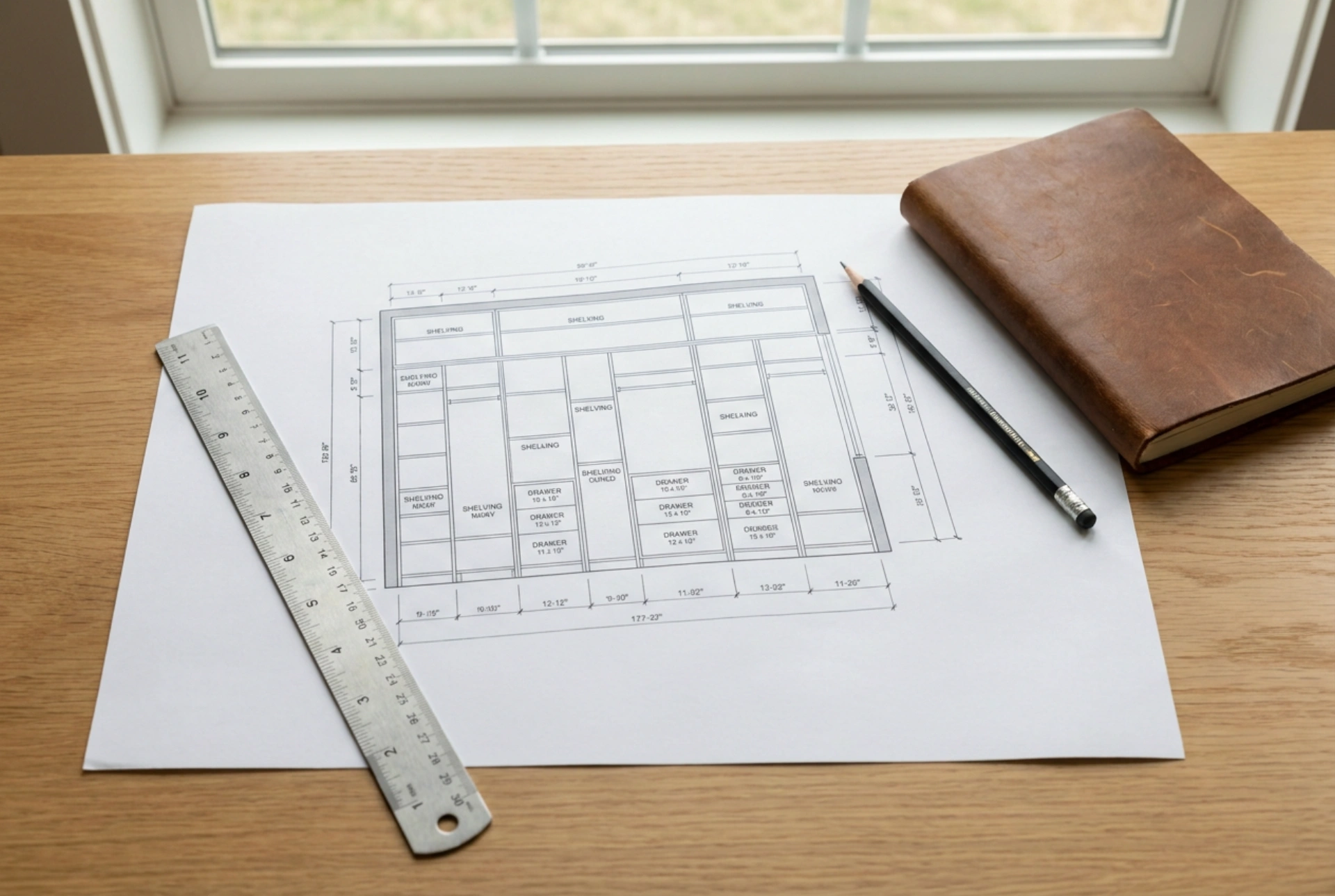

A háromdimenziós tér leképezése: Alaprajz, homlokzat és metszet
A szekrénytervek általában három különböző nézetet tartalmaznak, amelyeket egymással összefüggésben kell vizsgálni. Az alaprajz (felülnézet) megmutatja a szekrény teljes mélységét, a falaktól való távolságot és a tolóajtók vagy nyíló ajtók sínjeinek elhelyezkedését. A homlokzati rajz (elölnézet) a szekrény zárt állapotát ábrázolja, míg a belső metszet fedi fel a polcok, fiókok és akasztók pontos kiosztását.
A legelső lépés a külső és belső méretek megkülönböztetése. A bútorlapok vastagsága (általában 18 mm) csökkenti a hasznos belső teret. Ha a szekrény teljes külső szélessége 1500 mm, és két oldalfalból áll, a belső hasznos szélesség máris 1464 mm-re csökken. Ha a terven nem szerepelnek a lapvastagságok, az könnyen a tárolókosarak vagy a belső kiegészítők beépíthetetlenségéhez vezethet.
A kollízió elkerülése: Fiókok, pántok és tolóajtók találkozása
A leggyakoribb szerkezeti hiba a nyíló elemek egymásba ütközése, amely tönkreteheti a mindennapi használatot. Különös figyelmet kell fordítani a fiókok elhelyezésére a pántos és a tolóajtós rendszereknél.
- Kivetőpántok pozíciója: A nyíló ajtókat tartó pántok benyúlnak a szekrény belső terébe. Ha egy fiók éppen a pánt magasságában helyezkedik el, a fióktest kihúzásakor beleütközik a fém vasalatba. A rajzon mindig ellenőrizni kell, hogy a fiókok előlapjai felett és alatt legalább 50-80 mm szabad hely legyen a pántok rögzítéséhez.
- Tolóajtók átfedése: A két- vagy háromajtós tolóajtós rendszereknél az ajtólapok egymás mögött csúsznak el, ami azt jelenti, hogy a szekrénynek mindig van egy fixen takarásban lévő része. Ha a fiókokat közvetlenül az ajtók találkozási vonala mögé tervezzük, azokat nem lehet majd kihúzni. A fiókos blokkokat mindig az ajtó teljes nyitási szélességén belül, biztonságos oldaltávolsággal kell pozicionálni.
- Fogantyúk mélysége: Nyíló ajtók mögé rejtett fiókok esetén a fiókelőre szerelt fogantyúk megakadályozhatják a külső ajtó teljes bezáródását. Ilyenkor süllyesztett fogantyúkat vagy fogantyú nélküli (push-to-open) mechanizmust kell alkalmazni.
Statika és anyagtulajdonságok: Miért hajolnak meg a polcok?
A bútorlapok teherbíró képessége korlátozott. A standard 18 mm vastagságú, laminált forgácslapból készült polcok hajlamosak a deformációra, ha túl nagy fesztávolságot kell áthidalniuk alátámasztás nélkül. A fizika törvényei szerint a lehajlás mértéke a fesztávolság harmadik hatványával arányos.
A gyakorlatban ez azt jelenti, hogy egy 800 mm-nél szélesebb polc nehéz könyvek vagy összehajtott ruhák súlya alatt idővel láthatóan meg fog hajlani. Ha a terven 900-1000 mm szélességű szabadon álló polcokat látunk, kérni kell egy függőleges osztófal (közfal) beépítését, vagy a polclap vastagságának növelését 25-28 mm-re. Az akasztórudak esetében a kritikus hosszúság 1000 mm; ezen felül a rúd a vállfák súlya alatt meghajlik, ezért közbenső mennyezeti rögzítést igényel.
Tolerancia és fali egyenetlenségek: A blende szerepe
A valóságban nem léteznek tökéletesen egyenes falak és pontos 90 fokos sarkok. Egy egyedi beépített szekrénynek alkalmazkodnia kell a helyiség geometriai pontatlanságaihoz. Ha a szekrénytestet milliméterre pontosan a falak közé tervezzük, a bútor beszerelése fizikai képtelenség lesz.
Ennek kiküszöbölésére szolgálnak a takarólécek (blendék). A szekrény oldalai és a fal, valamint a szekrény teteje és a mennyezet között legalább 20-50 mm szerelési hézagot kell hagyni, amelyet a helyszínen beszabott takarólapokkal zárnak le. A rajzon ellenőrizzük, hogy a tervező betervezte-e ezeket a kiegyenlítő elemeket. Blende nélkül a falhoz túl közeli fiókok vagy nyíló ajtók dörzsölhetik a falat, akadályozva a nyitást.
Ergonomiai méretek és hozzáférhetőség
A szekrény belső mélységének meghatározásakor figyelembe kell venni a vállfák fizikai méretét. Egy standard vállfa szélessége 420-450 mm, amelyre felakasztott kabátok vagy zakók akár 550-580 mm helyet is igényelnek. Ha a szekrény hasznos belső mélysége nem éri el az 550 mm-t (ami tolóajtó esetén legalább 650 mm-es teljes külső mélységet jelent a sínek helyigénye miatt), a ruhák ujjai folyamatosan hozzáérnek az ajtóhoz, akadályozva annak mozgását.
Az akasztási magasságok szintén kritikusak: a hosszú kabátoknak és ruháknak legalább 1500-1600 mm függőleges helyre van szükségük, míg az ingeknek és zakóknak elegendő 1000-1100 mm. A terven ellenőrizzük, hogy a különböző ruhadarabok számára dedikált zónák magassága megfelel-e a tényleges használati igényeknek.
