Egy modern kamerás kaputelefon tervezése nem csupán esztétikai kérdés, hanem komoly mérnöki feladat, amely meghatározza az otthon biztonságát és kényelmét. A sikeres kivitelezés kulcsa a fizikai környezet, az elektromágneses interferenciák és a jelveszteségek előzetes kalkulációja.
A kamera elhelyezése: magasság, látószög és optika
A kültéri egység optimális felszerelési magassága a kész talajszinttől mérve 150 és 160 centiméter között van. Ez a tartomány biztosítja, hogy az átlagos magasságú felnőtt látogatók arca jól felismerhető legyen, miközben a kamera látószöge lefedi a kapu előtti közvetlen területet. Az objektív kiválasztásánál a horizontális és vertikális látószögek játsszák a főszerepet. Egy széles, például 110–120 fokos horizontális látószögű kamera nagyobb területet mutat be, de a széleken hordótorzítást okozhat, ami nehezíti a részletek felismerését.

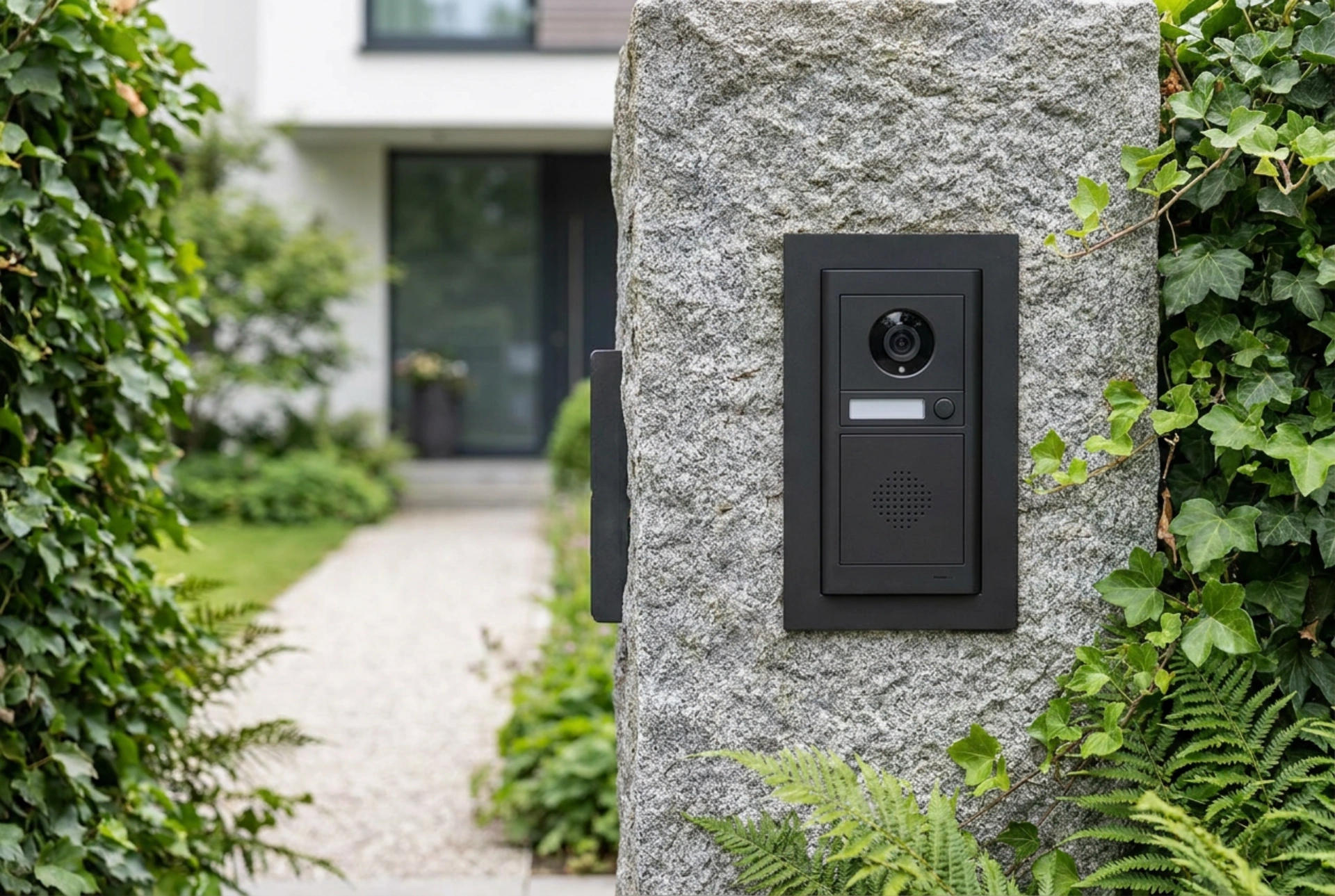

A fényviszonyok fizikai kezelése elengedhetetlen a tiszta képalkotáshoz. Kerülni kell az olyan pozíciókat, ahol a kamerát közvetlen, erős napfény éri, mert ez a képérzékelő (CMOS vagy CCD) telítődését (kiégését) okozza. Ha a kapu tájolása miatt ez elkerülhetetlen, fizikai árnyékolót (védőtetőt) kell alkalmazni. Éjszakai üzemmódban az integrált infravörös (IR) LED-ek biztosítják a megvilágítást. Ha a kültéri egységet egy texturált kő- vagy téglaoszlopba süllyesztjük, a kiálló felületek visszaverhetik az infravörös fényt, ami túlvilágított, fehér foltokat eredményez a képen. Ezt a problémát a kamera optikai tengelyének precíz beállításával kell orvosolni.
Kábelezés és jelátvitel: a feszültségesés és az interferencia fizikája
A jel minőségét és a kaputelefon stabil működését elsősorban a kábel típusa és a távolság határozza meg. Az analóg és a digitális (IP) rendszerek eltérő fizikai követelményeket támasztanak, de a fizika törvényei mindkettőre érvényesek. A nem megfelelő kábelválasztás instabil kapcsolathoz vagy a kép zajosodásához vezethet.
Az elektromágneses interferencia (EMI) kiküszöbölése
Ha a kaputelefon adatkábele a nagyfeszültségű (230 V) hálózati kábelek mellett fut közös védőcsőben, a váltakozó áram által generált elektromágneses mező zajt indukál a jelvezetékben. Ez IP rendszereknél adatcsomag-vesztést, analóg rendszereknél pedig képcsíkozódást okoz. A gyengeáramú és az erősáramú vezetékek között legalább 10–15 centiméteres fizikai távolságot kell tartani, vagy árnyékolt (FTP/STP) kábelt kell alkalmazni, amelynek árnyékolását az elosztó oldalon földelni kell.
A feszültségesés kezelése nagy távolságokon
A vékony keresztmetszetű vezetékek belső ellenállása a távolság növekedésével nő. Ha a kaputelefon és a zár áramfelvétele magas, a kábelen jelentős feszültségesés lép fel. Ha a kapu 40 méterre van a háztól, egy vékony, 0,22 mm²-es érpáron a 12 V-os feszültség akár 9 V-ra is leeshet, ami működésképtelenné teszi a rendszert. Nagyobb távolságok esetén a tápellátáshoz legalább 0,75 mm² vagy 1 mm² keresztmetszetű rézvezetéket kell tervezni.
A kapu- és kiskapuvezérlés integrációja és áramkörei
A kamerás kaputelefonnak nemcsak képet kell közvetítenie, hanem vezérelnie kell a kiskapu elektromos zárját és a nagykapu motoros mozgatóját is. Ehhez a kültéri egység belső reléit használjuk, amelyek kétféleképpen működhetnek:
- Potenciálmentes (száraz) kontaktus: A kültéri egység reléje csupán egy kapcsolóként működik: összezárja vagy megszakítja az áramkört anélkül, hogy feszültséget küldene rá. Ez a módszer ideális a nagykapu motoros vezérléséhez, ahol a kapunyitó automatika saját vezérlőpanelje érzékeli a kontaktus záródását, és indítja el a kapu nyitását vagy zárását.
- Tápfeszültséget biztosító kimenet: A kiskapu elektromágneses zárjának működtetéséhez feszültségre van szükség. Ha a kültéri egység közvetlenül biztosítja a 12 V DC feszültséget, figyelembe kell venni a zár áramfelvételét. Egy szabványos elektromos zár 500-800 mA áramot is felvehet a kioldás pillanatában. Ha a kaputelefon belső tápegysége ezt nem bírja, külső tápegységet és egy közbenső relét kell beépíteni.
Anyagválasztás és környezeti védelem
A kültéri egység anyaga és szigetelése kulcsfontosságú a hosszú élettartam szempontjából. A készüléknek rendelkeznie kell legalább IP54, de optimális esetben IP65-ös környezetállósági besorolással, ami garantálja a por és a fröccsenő víz elleni védelmet minden irányból. A fém burkolatok (eloxált alumínium vagy rozsdamentes acél) sokkal jobban ellenállnak az UV-sugárzás okozta anyagszerkezeti degradációnak és a mechanikai hatásoknak, mint a műanyagok.
A telepítés során figyelni kell a hőtágulás fizikai hatásaira is. A fém kültéri egység és a kő- vagy téglaoszlop hőtágulási együtthatója eltérő. A merev rögzítés és a nem megfelelő tömítés repedésekhez vezethet, ahol a csapadék beszivároghat. A hátlap rögzítésekor rugalmas, kültéri poliuretán alapú tömítőanyagot kell használni, amely követi a hőtágulást, miközben hermetikus zárat biztosít a nedvesség ellen a rögzítési pontokon.
