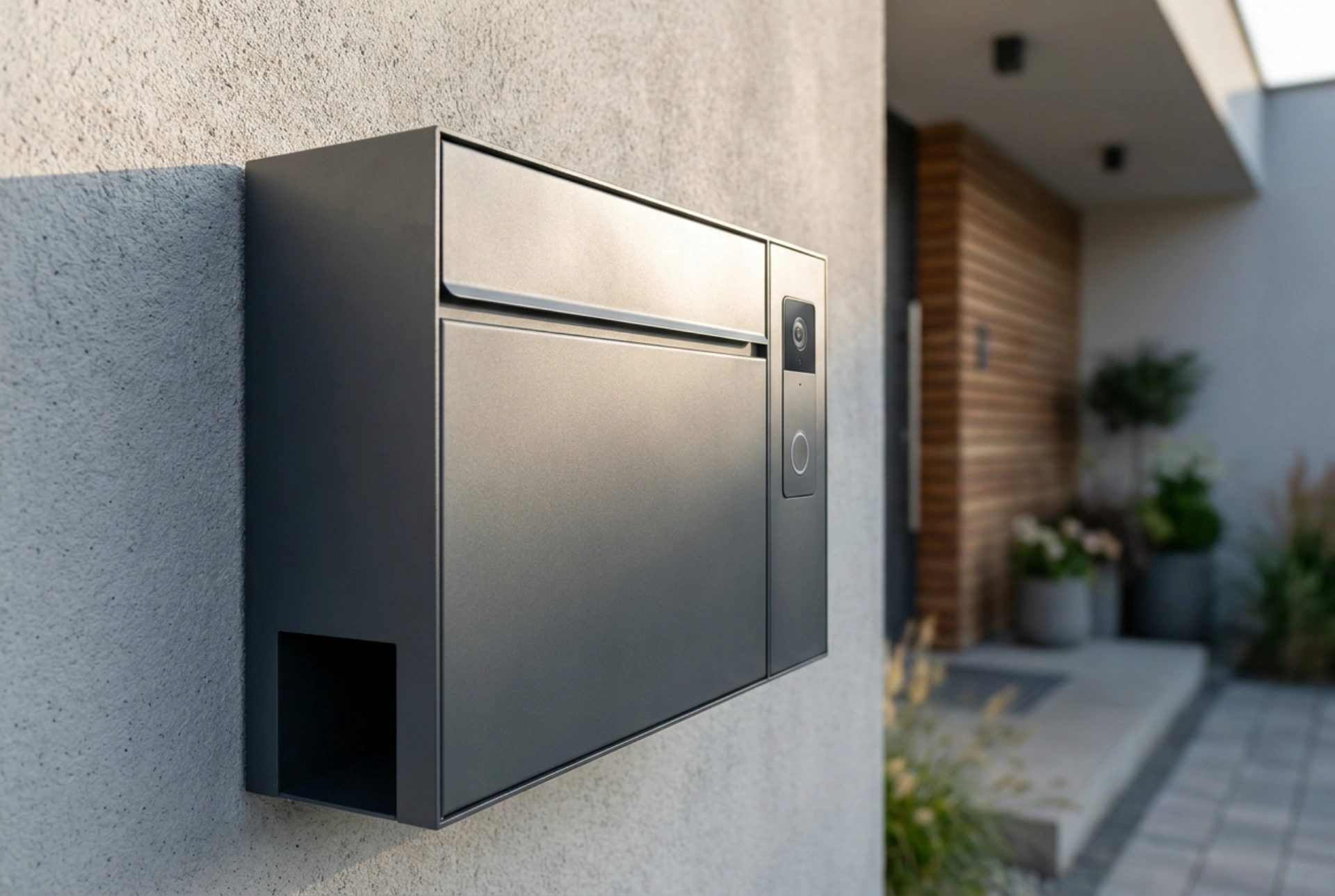

Az integrált kültéri egységek, amelyek egyesítik a postaládát és a videó kaputelefont, letisztult megjelenést biztosítanak a modern kerítéseken, ám telepítésük komoly fizikai és mérnöki tervezést igényel. A sikeres kivitelezés kulcsa a megfelelő kábelezésben, a fémek korrózióvédelmében és a környezeti hatások elleni védekezésben rejlik.
A jelátvitel fizikája és a fémházak árnyékoló hatása
Amikor a videó kaputelefont egy robusztus fém postaládába integráljuk, szembe kell néznünk az elektromágneses fizika törvényeivel. A fém burkolat Faraday-kalitkaként működik, ami azt jelenti, hogy szinte teljesen leárnyékolja a rádiófrekvenciás jeleket. Ezért a vezeték nélküli (Wi-Fi) kaputelefonok beépítése ilyen szerkezetekbe rendkívül instabil működéshez vezet. A megbízható adatátvitel érdekében kizárólag vezetékes megoldást szabad alkalmazni.
A modern rendszerekhez a legmegfelelőbb választás a strukturált STP (Shielded Twisted Pair) vagyis árnyékolt csavart érpáras kábel, amely megvédi a jelet a külső elektromágneses zavaroktól. A kábel földelését és az árnyékolást megfelelően kell csatlakoztatni a beltéri egységnél, hogy elvezessük a szórt áramokat. A tápellátás terén a PoE (Power over Ethernet) technológia a legcélszerűbb, mivel így egyetlen kábelen fut a nagyfelbontású videójel, a hang és a működéshez szükséges kisfeszültségű áram is, minimalizálva a szükséges vezetékek számát.
Ergonómia, optika és elhelyezési magasságok
A postaláda bedobónyílásának és a kamera lencséjének elhelyezése eltérő magassági igényekkel rendelkezik, amit az integrált egység tervezésénél össze kell hangolni. Az optimális kamera-magasság a talajszinttől mérve 150 és 160 centiméter között van. Ezen a magasságon a látószög tökéletesen belátja a kapu előtt álló látogató arcát anélkül, hogy a perspektíva torzulna.
Ezzel szemben a postaláda bedobónyílása ergonómiailag 100 és 140 centiméter között ideális, hogy a postai kézbesítő könnyen hozzáférjen. Egy jól megtervezett oszlopban vagy falba süllyesztett modulban a kamera a szerkezet felső harmadában helyezkedik el, míg a levélgyűjtő rekesz az alsóbb részeken kap helyet. Fontos figyelembe venni a kamera lencséjének beesési szögét is: ha a kapubejáró lépcsőzetes, a kamerának lefelé dönthetőnek kell lennie, vagy eleve nagylátószögű (legalább 110-120 fokos horizontális látószögű) optikát kell választani a holtterek kiküszöbölésére.
Nedvességkezelés és a kondenzáció megelőzése
A kültéri fém szerkezetekben a hőmérséklet-ingadozás hatására óhatatlanul páralecsapódás alakul ki. Amikor a nappali meleg után a levegő lehűl, a fémlemez belső felületén lecsapódó víz közvetlen veszélyt jelent az elektronikus alkatrészekre. Ezt a fizikai folyamatot megfelelő szellőzéssel és elvezetéssel kell kezelni.
- Drenázs és vízelvezetés: A postaláda és a kaputelefon-ház legalsó pontján apró, de szabadon hagyott kifolyónyílásokat kell kialakítani, hogy a bejutó esővíz vagy a lecsapódó pára szabadon távozhasson.
- IP-védettség: A beépített kaputelefon modulnak legalább IP65-ös (por és kisnyomású vízsugár eleni) védettséggel kell rendelkeznie. A szerelési hézagokat nem ecetsavas, hanem semleges szilikon tömítőanyaggal kell lezárni, mert az ecetsav megtámadja a fémeket és az áramköröket.
- Kémiai védelem: A belső elektronikai paneleket célszerű speciális, nedvességtaszító lakkréteggel lekezelni, amely megakadályozza a mikro-korróziót a nyomtatott áramkörökön.
Galvanikus korrózió és az anyagok kémiája
A tervezés során gyakran elkövetett hiba a különböző fémek közvetlen érintkeztetése. Ha a réz vezetékeket vagy a horganyzott csavarokat közvetlenül az alumínium vagy nemesacél postaládához rögzítjük, a nedvesség hatására galvanikus elem jön létre. Ez az elektrokémiai folyamat a kevésbé nemes fém (például az alumínium vagy a cink) gyorsuló korrózióját, majd a rögzítés és az elektromos érintkezés szétesését okozza.
A megelőzés érdekében mindig használjunk rozsdamentes acél (A2 vagy A4 minőségű) kötőelemeket, és a különböző fémek közé helyezzünk műanyag vagy gumi alátéteket (szigetelő gyűrűket). A kábelek csatlakozási pontjait zsírozzuk be savmentes vazelinnel vagy speciális kontaktzsírral, amely elzárja az oxigént és a nedvességet a fém felületektől, így megelőzve az oxidációt.
