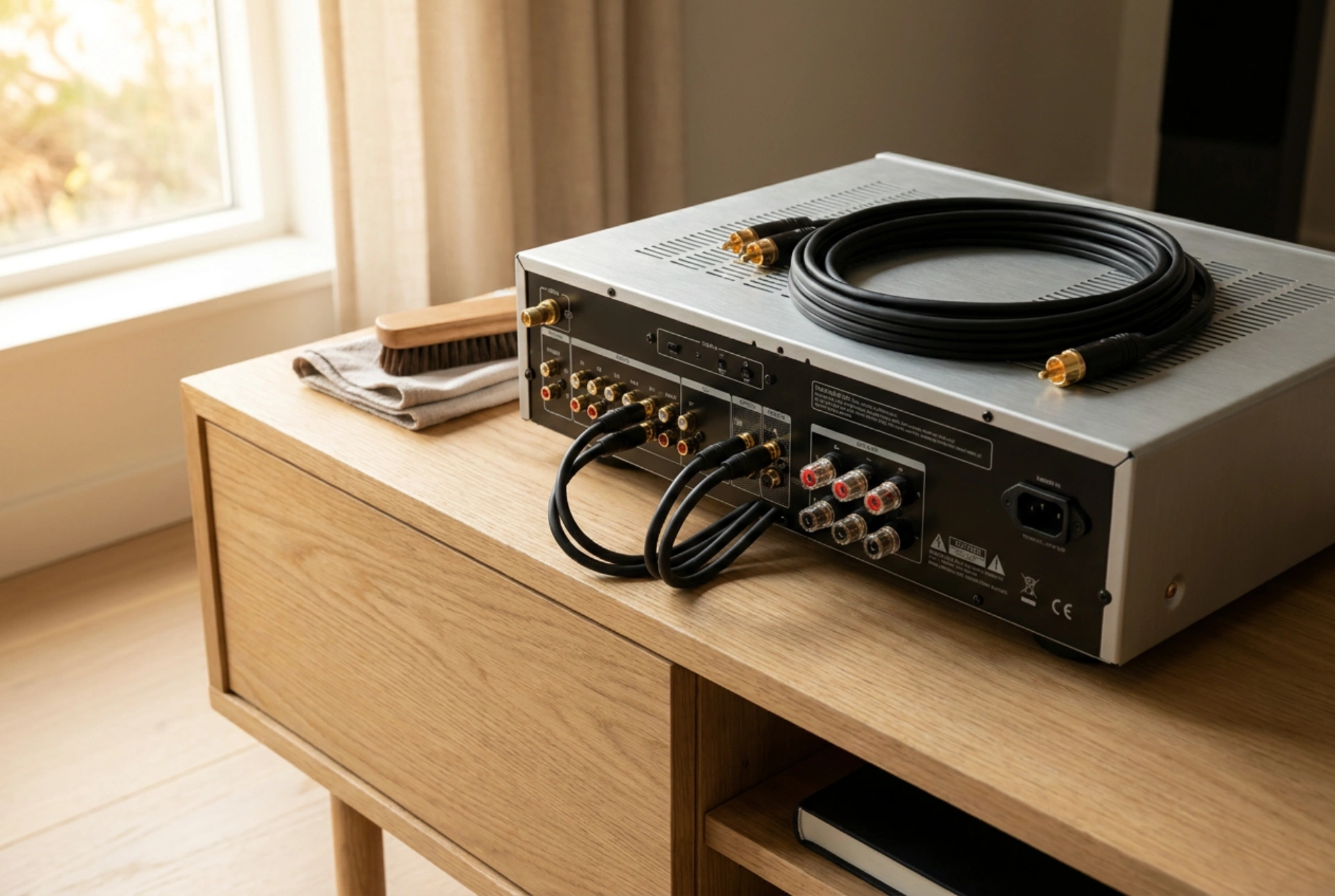

Az AV-erősítő a házimozi-rendszer központi eleme, amely a digitális audio- és videójelek fogadásáért, feldolgozásáért és a hangsugárzók felé történő továbbításáért felel. A komponensek szakszerű összekötése nem csupán a működés feltétele, hanem alapvetően meghatározza a hangzás tisztaságát, a dinamikatartományt és a jelveszteség elkerülését.
A hangsugárzók csatlakoztatása és a fázishelyesség fizikája
A passzív hangfalak és az erősítő közötti kapcsolatot kéteres rézkábelek biztosítják. A csatlakozás során a legfontosabb tényező a polaritás abszolút betartása. Az erősítő pozitív (piros) kimenetét a hangfal pozitív (piros) bemenetével, a negatív (fekete) kimenetet pedig a negatív (fekete) bemenettel kell összekötni. Ha a polaritást felcseréljük, fáziskioltás lép fel. Ez azt jelenti, hogy miközben az egyik hangszóró membránja előrefelé mozdul el a feszültség hatására, a másik hátrafelé húzódik vissza. Ennek eredményeként a hanghullámok kioltják egymást, ami drasztikus basszusveszteséget és bizonytalan, diffúz térérzetet eredményez.
Vezetékek és csatlakozótípusok
A jelátvitel minőségét a kábel anyaga és a csatlakozási felület ellenállása is befolyásolja. Az oxigénmentes réz (OFC) kábelek minimális belső ellenállást biztosítanak. A csupasz kábelvégek közvetlen rögzítése helyett javasolt az aranyozott banándugók használata. Az aranybevonat megakadályozza a réz oxidációját (a réz-oxid rossz vezető, növeli az átmeneti ellenállást), a banándugó rugós feszítése pedig folyamatos, stabil és nagy felületű mechanikai kapcsolatot garantál, csökkentve a mikrofonhatásból adódó torzításokat.
A digitális jelút: HDMI, eARC és az optikai kapcsolat
A modern jelforrások (lejátszók, konzolok) és a megjelenítő (televízió, projektor) közötti kapcsolatot ma már szinte kizárólag a HDMI szabvány biztosítja. A HDMI eARC (enhanced Audio Return Channel) technológia kiemelkedő jelentőségű, mivel sávszélessége eléri a 37 Mbps értéket. Ez lehetővé teszi a tömörítetlen, nagy felbontású térhatású hangformátumok kétirányú átvitelét a TV és az erősítő között.
A régebbi optikai (TOSLINK) csatlakozás fényvezető szálon továbbítja a jelet, ami immunis az elektromágneses zavarokra, de sávszélessége korlátozott. Az optikai kábel nem képes továbbítani a veszteségmentes többcsatornás formátumokat, így modern házimozi környezetben a HDMI eARC az elsődleges választás. A kábelek elhelyezésekor ügyelni kell a hajlítási sugárra: a fényvezető és a nagy sávszélességű koaxiális kábelek túlzott megtörése belső reflexiókat és adatcsomag-vesztést okozhat.
Az aktív mélynyomó integrálása
Az aktív mélynyomó saját beépített erősítővel rendelkezik, így nem a fő erősítő végfokairól kapja a teljesítményt, hanem egy alacsony szintű vonaljelet fogad. Az összekötésre az erősítő "Sub Out" vagy "LFE" (Low Frequency Effects) kimenetét kell használni, egy egyszeresen vagy duplán árnyékolt RCA koaxiális kábel segítségével. Mivel a mélynyomók gyakran a helyiség egy másik pontján, külön fali aljzatról üzemelnek, földhurok alakulhat ki, ami kellemetlen 50 Hz-es hálózati búgást eredményez. Ennek megelőzésére használjunk minőségi, sűrű rézharisnyával árnyékolt kábelt, és lehetőség szerint csatlakoztassuk az összes eszközt egyazon fázisra és elosztóra.
Beüzemelési sorrend és az impedancia beállítása
Mielőtt a rendszert feszültség alá helyeznénk, ellenőrizni kell a hangsugárzók névleges impedanciáját (általában 4, 6 vagy 8 Ohm). Az erősítő menüjében be kell állítani a hangsugárzóknak megfelelő impedancia-értéket. Ha alacsony impedanciájú (pl. 4 Ohmos) hangfalakat kötünk egy magasabb (pl. 8 Ohmos) értékre konfigurált erősítőre, az áramfelvétel jelentősen megnőhet, ami a végfokok túlmelegedéséhez és a védelmi áramkör aktiválódásához vezethet. A bekapcsolási sorrendnél mindig a jelforrásokat indítsuk el először, majd az erősítőt, és legvégül növeljük a hangerőt, így elkerülhetők a bekapcsolási tranziensek okozta feszültséglökések és a hangszórók károsodása.
