A fali TV-konzol kiválasztása nem csupán esztétikai döntés, hanem komoly statikai és mechanikai feladat, amely közvetlenül befolyásolja a drága elektronikai eszköz biztonságát és a fal szerkezeti épségét. A megfelelő rögzítéshez elengedhetetlen a fizikai alapelvek, a falak teherbíró képességének és a csatlakozási szabványok alapos ismerete.
A VESA szabvány és a súlyhatárok szerepe
A TV-készülékek hátoldalán található rögzítőfuratok elrendezését a nemzetközi szabványok határozzák meg. Ez a szabvány milliméterben adja meg a furatok közötti vízszintes és függőleges távolságot (például 200x200 vagy 400x400 mm). Vásárlás előtt az első és legfontosabb lépés a televízió hátulján lévő furatok távolságának pontos lemérése, valamint a készülék súlyának ellenőrzése állvány nélkül.
A mechanikai biztonság érdekében soha nem szabad a konzol maximális teherbírásának határáig terhelni a szerkezetet. A javasolt biztonsági tényező legalább másfélszeres, ami azt jelenti, hogy egy 20 kilogrammos televízióhoz célszerű olyan fali tartót választani, amelynek névleges teherbírása legalább 30 kilogramm. Ez a tartalék elengedhetetlen a dinamikus terhelések, például a kábelek csatlakoztatása vagy a képernyő forgatása során fellépő plusz erők elnyeléséhez.
Konzoltípusok és a forgatónyomaték fizikája
A fali konzolok három fő kategóriába sorolhatók, amelyek mindegyike eltérő módon terheli a falat és a rögzítőelemeket:
- Fix konzolok: A TV-t szorosan a falhoz rögzítik. Statikai szempontból ez a legbiztonságosabb megoldás, mivel a súlypont közel van a falhoz, így a rögzítőcsavarokra szinte csak tiszta nyíróerő hat, hajlítónyomaték alig keletkezik.
- Dönthető konzolok: Lehetővé teszik a függőleges dőlésszög finomhangolását, ami segít a tükröződés elkerülésében. A fal síkjától való csekély eltávolodás miatt a húzóerő kismértékben növekszik a felső rögzítési pontokon.

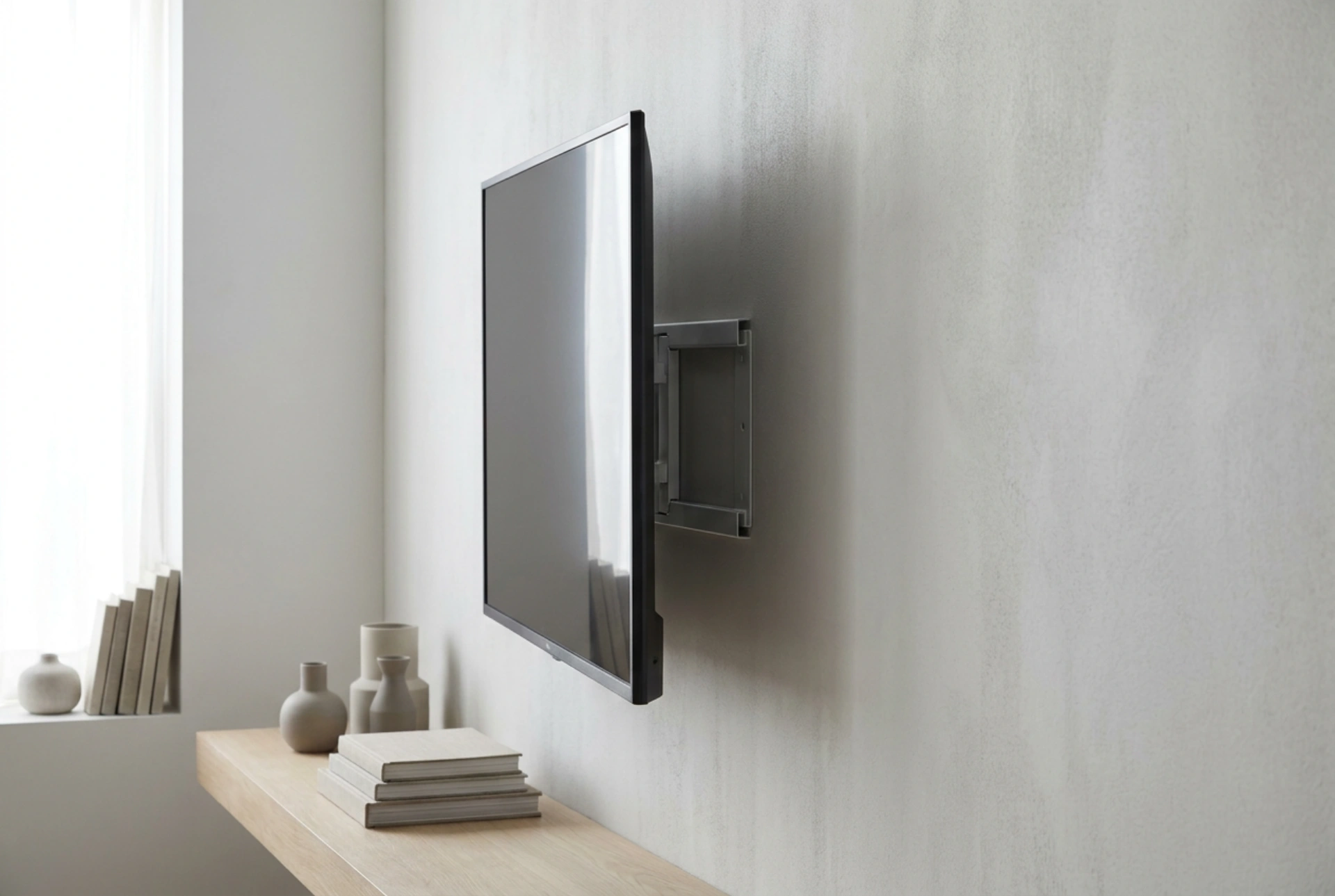

- Csuklós és kihúzható karos konzolok: Ezek nyújtják a legnagyobb rugalmasságot, de fizikailag ezek terhelik meg legjobban a rögzítési felületet. Amikor a TV-t kihúzzuk a faltól, az emelőkar elve alapján forgatónyomaték ébred. Ez a felső rögzítőcsavarokat nagy erővel próbálja kihúzni a falból, miközben az alsó pontok a falnak feszülnek.
Faltípusok és a megfelelő rögzítéstechnika
A tartószerkezet stabilitása mindig csak annyira erős, mint a fal, amelyre rögzítik. A különböző építőanyagok eltérő rögzítési módszereket igényelnek:
Tömör beton vagy tömör tégla: Kiváló teherbírással rendelkeznek. Itt szabványos, jó minőségű műanyag feszítőtiplik és acélcsavarok használhatók. A furatok fúrásakor ütvefúrót kell alkalmazni, és a keletkezett port alaposan ki kell tisztítani a furatból, hogy a dűbel megfelelően tapadjon a furat falához.
Üreges téglák: Ebben az esetben a hagyományos tiplik nem nyújtanak elegendő biztonságot, mivel a tégla belső kamrái vékonyak és törékenyek. Ideális megoldás a kétkomponensű injektáló ragasztó (vegyi dűbel) használata szitahüvellyel kombinálva. Ez a technológia kitölti az üregeket, és a megkeményedés után rendkívül nagy teherbírású kötést hoz létre.
Gipszkarton falak: A gipszkarton önmagában alacsony nyíró- és szakítószilárdsággal bír. Nehéz televíziót közvetlenül a gipszkarton lapra rögzíteni rendkívül kockázatos. A rögzítést a gipszkarton mögötti fém- vagy fa vázszerkezethez (profilokhoz) kell eszközölni. Ehhez profilkereső műszert kell használni, és közvetlenül a profilokba kell behajtani a rögzítőcsavarokat. Ha ez nem kivitelezhető, speciális szétnyíló fémtipliket kell alkalmazni, de ilyenkor a TV súlya erősen korlátozott.
Szerelési folyamat és finomhangolás
A telepítés során a legfontosabb eszköz a pontos vízmérték. A konzol fali lapjának feljelölésekor két pontot kell vízszintbe állítani, mert a legkisebb eltérés is milliméterekkel eltolja a képernyő szélét, ami nagyobb távolságból rendkívül zavaró lesz. A fúrást mindig kisebb átmérőjű fúrószárral kezdjük, majd tágítsuk a furatot a dűbel névleges méretére, elkerülve a fal felesleges roncsolását. A csavarok meghúzásakor ügyeljünk arra, hogy ne szakítsuk meg a menetet vagy a műanyag tiplit, a rögzítésnek szorosnak, de feszültségmentesnek kell lennie. Végezetül gondoskodni kell a kábelek megfelelő elvezetéséről és tehermentesítéséről is, hogy elkerüljük a csatlakozók mechanikai sérülését.
