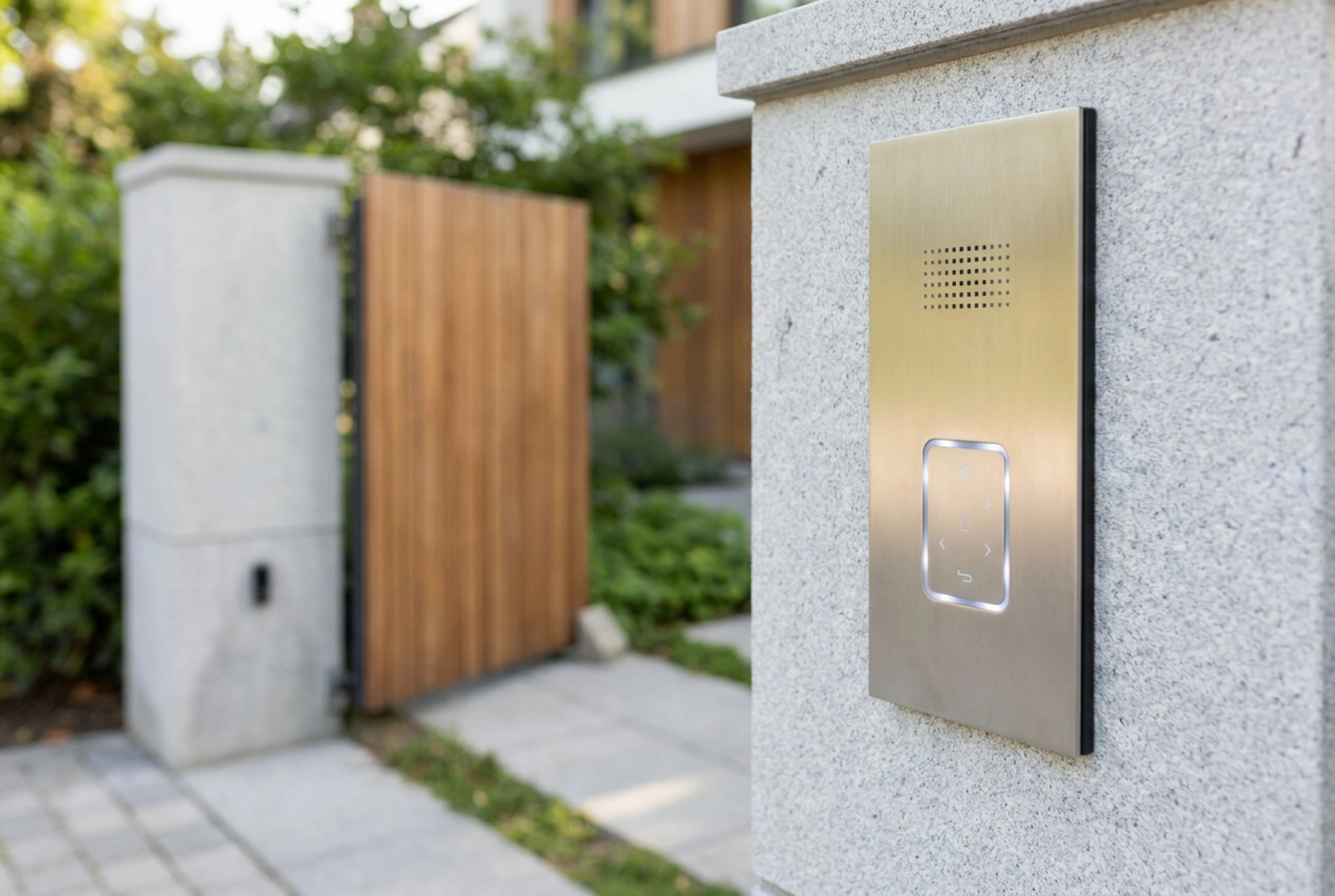

A kapunyitó funkcióval ellátott kaputelefonok a modern otthonok alapvető kényelmi és biztonsági eszközei, amelyek lehetővé teszik a kerti kapu vagy a társasházi bejárat távoli reteszelését és nyitását. A rendszer működése az alacsony feszültségű villamos jelátvitel, a jelfeldolgozás és az elektromágneses fizika egyszerű, mégis precíz kölcsönhatásán alapul.
Az elektromos jel útja és a vezérlés mechanizmusa
A kaputelefon rendszer alapvetően három fő komponensből áll: a belső lakáskészülékből (kagyló vagy monitor), a külső kapuegységből és a kapukeretbe épített elektromos zárfogadóból. Amikor a lakásban megnyomjuk a nyitógombot, egy elektromos áramkört zárunk be. Ez a gombnyomás egy vezérlőjelet indít el, amely közvetlenül vagy egy központi tápegységen keresztül jut el a kapuhoz.
A modern rendszerekben a jelátvitel többféle módon történhet. A hagyományos, analóg rendszerek különálló vezetékeket használnak a hang, a csengőhang és a kapunyitó parancs továbbítására (például a 4+n vezetékes rendszerek). Ezzel szemben a modern digitális vagy kétvezetékes (buszrendszerű) megoldások digitálisan kódolt jeleket küldenek ugyanazon a vezetékpáron, amelyet a kültéri egység dekódol, majd ez az egység ad ki feszültséget a zárnak. Ez a digitális kódolás minimálisra csökkenti a vezetékezési igényt és növeli a rendszer megbízhatóságát.
Az elektromágneses zárfogadó működési elve
A fizikai nyitást a kapu félfájába süllyesztett elektromos zárfogadó (más néven elektromos sztrájk) végzi. Ez az eszköz a mechanikai reteszelést elektromágneses erővé alakítja át. A zárfogadó belsejében egy kisméretű elektromágneses tekercs (szolenoid) és egy rugós mechanizmussal ellátott fém nyelvet rögzítő kilincsmű található.
Nyugalmi állapotban a fém nyelv rögzítve van, így a kapu zárjának nyelve nem tud elmozdulni, a kapu zárva marad. Amikor a kaputelefonból érkező elektromos áram átfolyik a tekercsen, mágneses mező keletkezik. Ez a mágneses tér magához vonzza a rögzítővasat, feloldva a mechanikus gátat. Ekkor a zárfogadó nyelve szabaddá válik, és a kapu egyszerű tolással kinyitható, anélkül, hogy a fizikai kulcsot el kellene fordítani a zárban. Amint az áramellátás megszűnik, a rugó visszahúzza a reteszt az eredeti pozíciójába, és a kapu becsukódásakor újra mechanikusan reteszelődik.
Miért zúgnak egyes kaputelefonok nyitáskor?
Sokan ismerik a kaputelefonok nyitásakor hallható jellegzetes zümmögő hangot. Ez a jelenség az alkalmazott áram típusára vezethető vissza. A hagyományos rendszerek váltakozó áramot (AC), általában 12 Voltot használnak a zár működtetésére. Mivel a váltóáram másodpercenként 50-szer változtatja az irányát (50 Hz), az elektromágneses mező is folyamatosan lüktet. Ez a lüktetés másodpercenként 100-szor vonzza be és engedi el a zár belső fém lamelláját, ami finom rezgést, vagyis a jól ismert zümmögést idézi elő.
A modern, csendesebb rendszerek egyenáramot (DC) használnak. Egyenáram alkalmazása esetén az elektromágnes egyetlen határozott mozdulattal vonzza be a reteszt, így csupán egyetlen halk kattanás hallható a nyitás pillanatában. Az egyenáramú zárak stabilabbak és halkabbak, de pontosabb feszültségszabályozást igényelnek.
Biztonsági konfigurációk: Munkaáramú és nyugalmi áramú zárak
A kaputelefon rendszerek tervezésekor kulcsfontosságú a biztonsági logika kiválasztása áramkimaradás esetére. Két alapvető rendszert különböztetünk meg:
- Munkaáramú zár (Fail-secure): Ez a leggyakoribb típus kerti kapuknál és lakásoknál. A zár működéséhez feszültségre van szükség. Áramszünet esetén a zár mechanikusan zárva marad. Ez biztosítja az ingatlan védelmét illetéktelen behatolás ellen, a kijutás ilyenkor általában belső mechanikus kilinccsel vagy kulccsal biztosított.
- Nyugalmi áramú zár (Fail-safe): Ebben a rendszerben a zár folyamatosan áram alatt van, és ez tartja zárva. Ha a feszültség megszűnik (áramszünet vagy vészhelyzet esetén), a mágneses mező összeomlik, és a zár azonnal kinyílik. Ezt a konfigurációt menekülési útvonalakon, társasházak főlépcsőházainál alkalmazzák az életvédelmi előírások miatt.
A törpefeszültség jelentősége és a karbantartás
A kültéri kapuegység és a zárfogadó közvetlenül ki van téve az időjárás viszontagságainak, ezért a rendszerek kivétel nélkül biztonságos törpefeszültséggel működnek (jellemzően 12V vagy 24V). Ez kiküszöböli az áramütés veszélyét nedves környezetben is. A transzformátor, amely a hálózati 230V-ot átalakítja a biztonságos szintre, mindig a védett beltéri elosztószekrényben helyezkedik el.
A mechanika hosszú távú, hibátlan működése érdekében érdemes évente ellenőrizni a kapu és a zárfogadó fizikai illeszkedését. A hőtágulás miatt a kapuszárny minimálisan elmozdulhat, ami feszülést okozhat a zárfogadónál. Ha a zárnyelv túlságosan rászorul a fogadóra, az elektromágneses mező nem lesz képes feloldani a reteszt. Ilyenkor a kapuzsanérok finom beállításával és a mechanikus alkatrészek grafitporos vagy szilikonos kenésével állítható helyre a tökéletes működés.
