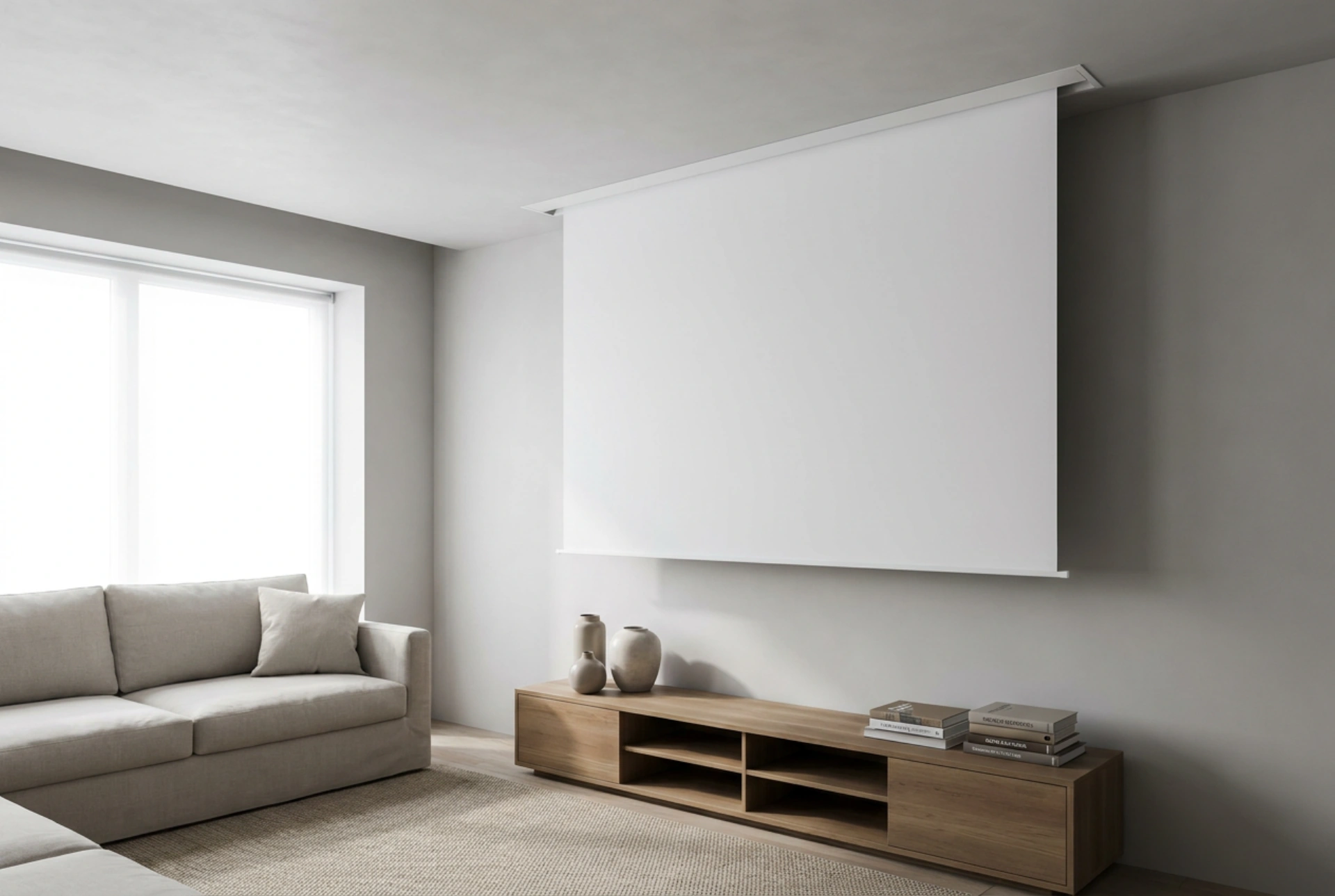

Az elektromos mennyezeti vetítővászon felszerelése precíz mechanikai beállítást és masszív szerkezeti rögzítést igényel, hogy a szerkezet hosszú távon is ellenálljon a motor indításakor és leállításakor fellépő dinamikus erőknek. A tökéletes végeredmény érdekében elengedhetetlen a födém típusának megfelelő rögzítéstechnika kiválasztása, a rezgéscsillapítás és a milliméterpontos vízszintezés.
A födémszerkezet teherbírása és a rögzítés fizikája
Mielőtt bármilyen fúrási munkálatba kezdenénk, alaposan meg kell vizsgálni a mennyezet szerkezetét. Egy motoros vetítővászon tömege a beépített acéltengely, a belső csőmotor és a nehezített alsó rúd miatt jelentős, általában 15 és 30 kilogramm között mozog. Ez a statikus terhelés a motor indításakor és megállásakor a tehetetlenség miatt dinamikus forgatónyomatékkal és rántással egészül ki, ami megsokszorozza a rögzítési pontokra nehezedő pillanatnyi erőt.
Monolit betonfödém esetén a legbiztonságosabb megoldást a fém dűbelek vagy nagy teherbírású horgonycsavarok jelentik. Ezek a furatban a csavar meghúzásakor szétfeszülnek, és a súrlódási, valamint az alakzárás elvén rendkívül erős kötést hoznak létre a beton kristályos szerkezetével. Gipszkarton álmennyezeteknél közvetlenül a gipszkarton lapra terhelni a nehéz vászontestet tilos és balesetveszélyes, mivel a gipszmag nyíró- és húzószilárdsága nem alkalmas ilyen dinamikus terhelések elviselésére. Ilyenkor meg kell keresni a gipszkartont tartó fém profilokat vagy fa gerendákat. Ha ez nem lehetséges, akkor hosszú menetes szárak segítségével át kell fúrni az álmennyezetet, és a felette lévő valódi, teherhordó födémhez kell rögzíteni a tartókonzolokat, távtartó hüvelyek alkalmazásával, hogy elkerüljük a gipszkarton benyomódását.
A precíziós szintezés és a feszültségmentes letekeredés
A vetítővászon házának tökéletesen vízszintesen kell állnia. Ha a ház akár csak néhány millimétert is lejt az egyik irányba, a belső feltekercselő tengely nem lesz párhuzamos a talajjal. Ez azt eredményezi, hogy a nehéz szövet az egyik oldalon feszesebben tekeredik fel, míg a másikon lazább marad. A gravitáció és az egyenetlen húzóerő miatt a vásznon átlós ráncok, úgynevezett feszültségi hullámok alakulnak ki.
A hullámosodás nemcsak a vetített kép geometriáját torzítja el, hanem a szövet anyagszerkezetének maradandó megnyúlásához és deformációjához is vezet. A precíz kijelöléshez használjunk keresztvonalas lézeres szintezőt, amelyet a vetítési tengelyre merőlegesen állítunk be. A vetítési távolságot és a projektor lencséjének eltolási képességét figyelembe véve határozzuk meg a vászon pontos helyét a mennyezeten, figyelve arra, hogy a lézersugár mindkét rögzítési pontnál azonos magassági síkot jelöljön ki.
A szerelési folyamat technológiai lépései
A biztonságos és rezgésmentes működés érdekében kövesse az alábbi technológiai sorrendet:
- Mérés és tengelyigazítás: Határozza meg a szoba geometriai középvonalát a vetítési tengelyhez igazítva. Jelölje ki a rögzítőkonzolok furatainak helyét a mennyezeten. Mindig ellenőrizze a távolságot a mögöttes faltól, hogy a leengedett vászon mögött elegendő hely maradjon a fali akadályok, például képek vagy radiátorok elkerülésére.
- Furatok elkészítése és tisztítása: Beton esetén használjon ütvefúrót a dűbel átmérőjének pontosan megfelelő keményfémlapkás fúrószárral. Ügyeljen a furat mélységére: a furatnak legalább 10 mm-rel mélyebbnek kell lennie, mint a dűbel hossza. Fúrás után a furatból a port porszívóval vagy pumpával teljesen el kell távolítani, különben a por megakadályozza a dűbel megfelelő tágulását és rögzülését.
- Konzolok és rezgéscsillapítók felszerelése: Helyezze be a dűbeleket, majd rögzítse a konzolokat. A motor finom rezgéseinek elnyelésére érdemes gumi alátéteket helyezni a fém konzol és a mennyezet közé, ami jelentősen csökkenti a szerkezet működési zaját.
- A ház beemelése és rögzítése: Emelje fel a vászonházat a konzolokra. A műveletet a súly és a sérülésveszély miatt mindenképpen két ember végezze. Miután a ház a helyére került, húzza meg a mechanikus biztosítócsavarokat, amelyek garantálják, hogy a ház ne csúszhasson le a konzolról.
A végállások beállítása és a mechanikai védelem
Miután a vászon biztonságosan lóg a mennyezeten, be kell állítani a motor végállásait. A túl mélyre engedett vászon túlterhelheti a motort, míg a nem megfelelően beállított felső végállás miatt a vászon alsó nehezékrúdja nekiütközhet a háznak, ami mechanikai sérülést okozhat. A finomhangolást a motor oldalán található szabályozócsavarokkal végezze el, kis lépésekben tesztelve a mozgástartományt.
A tápkábel elvezetése során figyeljen a mechanikai feszültségmentesítésre. A kábelt ne hagyja szabadon lógni; használjon merev falú kábelcsatornát vagy rögzítőbilincseket, hogy megelőzze a kábel saját súlyából adódó megnyúlását vagy a csatlakozások kilazulását. Ha a hálózati csatlakoztatás nem szabványos fali aljzaton keresztül történik, a fix hálózati bekötést bízza képzett villanyszerelő szakemberre.
